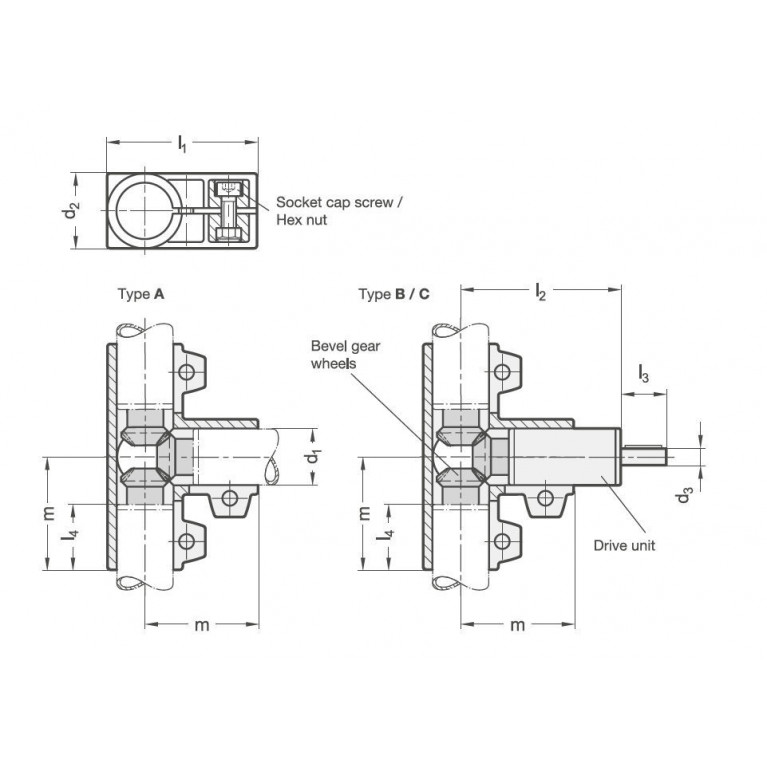

Т-угловые редукторы передают вращательное
движения между несколькими линейными, приводными или
передаточными устройствами. Входная и выходная стороны
смещены на 90°, а оси вращения имеют
общую точку пересечения.
Угловая шестерня зажимается радиально на номинальном
диаметру линейного блока с помощью щелевого зажима
точкой. Конические шестерни фиксируются на месте на
шейке вала с помощью параллельных шпонок и шлицевых
винтов. Снятие пластмассовых крышек обеспечивает хороший
доступ, что облегчает регулировку зацепления
конических зубчатых колес.
Т-угловые шестерни могут быть заказаны с различными характеристиками
для различных применений на основе типов, перечисленных
в таблице. Это позволяет комбинировать
различные линейные, приводные или передаточные устройства.
Корпус изготовлен из литого под давлением алюминия, в то время как
для конических шестерен используется сталь селективной закалки
шестерни. Приводной блок изготовлен из хромированной
стали, а заглушки для трубок изготовлены из
пластика.
Продукт, соответствующий требованиям RoHS
