Г-образные угловые редукторы передают вращательное движение
между линейными, приводными или передаточными устройствами. Входная и
стороны входа и выхода смещены на 90°, а оси вращения
оси вращения имеют общую точку пересечения.

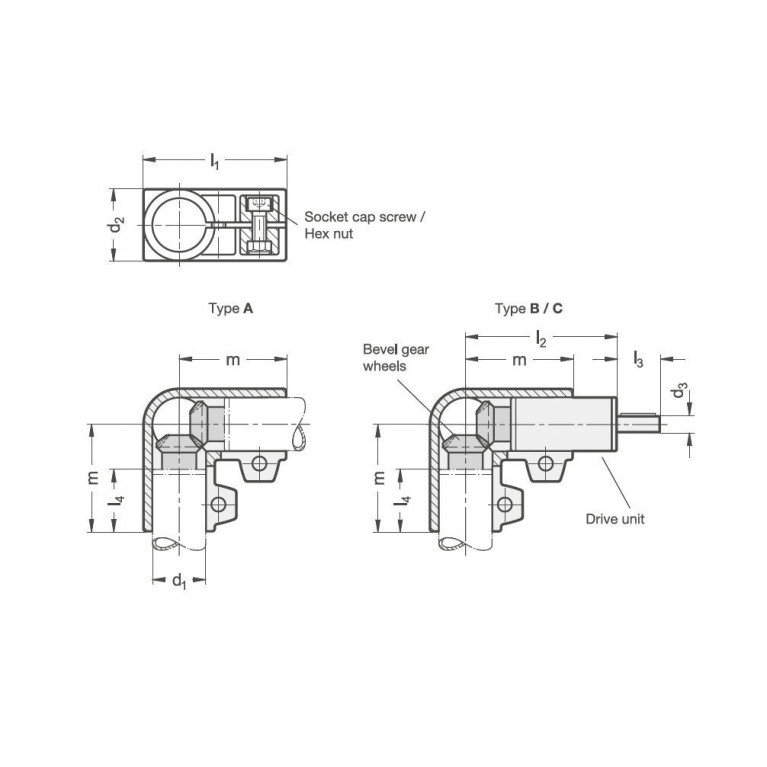

Угловая передача крепится радиально к номинальному
диаметру линейного блока с помощью прорези
зажимного устройства. Конические шестерни фиксируются
на цапфе вала с помощью параллельных шпонок и
шлицевых винтов. Снятие пластиковых крышек открывает
хороший доступ, что облегчает регулировку
зацепление конических зубчатых колес.
Угловые шестерни могут быть заказаны с различными характеристиками
для различных применений на основе типов, перечисленных
в таблице. Это позволяет комбинировать
различные линейные, приводные или передаточные устройства.
Корпус изготовлен из литого под давлением алюминия, в то время как
для конических зубчатых колес используется сталь селективной закалки
колеса. Приводной блок состоит из хромированной
стальной трубы, а заглушки изготовлены из пластика.
Продукт, соответствующий требованиям RoHS
