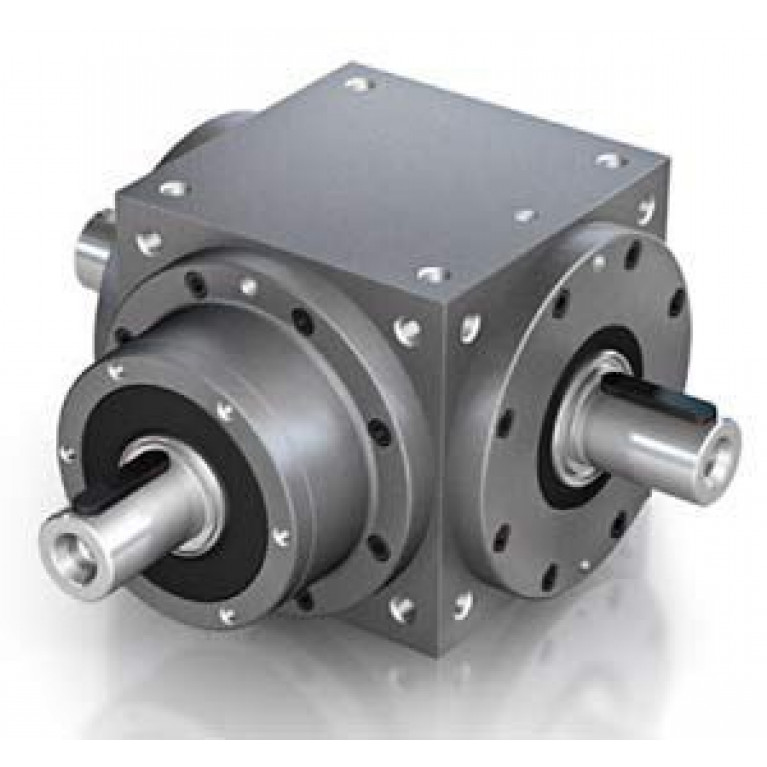

Редуктор с конической передачей P-Version series

Производитель: Nidec Graessner GmbH & Co. KG

Артикул:1842109

*Цена по запросу

Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

Стандартный конический редуктор PowerGear P-Version показывает его прочность в приложениях, которые зависят от следующих характеристик:

Высокий крутящий момент при малых и средних скоростях на входе
Ограниченный вес и минимальные размеры
Прочная, надежная и не требующая обслуживания конструкция
Технический обзор
- Размеры - 12 типоразмеров редукторов от P54 до P450
- Конфигурации - L, H, FL, FH
- Соотношение - от i = 1:1 до 5:1
- Расположение валов
ВА 1, ВА 3, ВА 13
- Скорость входа n1max - до 7500 мин-1
- Монтаж двигателя
прямой монтаж с полым валом/фланцем
Конфигурация FL
Вход с полым валом и фланцем. Выход с
массивный вал с обеих сторон или с одной стороны.
PowerGear FL
Конфигурация L
Вход и выход с цельным валом. Выход на
с обеих сторон или с одной.
PowerGear L
Конфигурация FH
Вход с полым валом и фланцем. Выход с
полый вал и паз для шпонки.
PowerGear FH
Конфигурация H
Вход с цельным валом. Выход с полым валом
и паз для ключей от перьев.

Характеристики

Другие характеристики	для фланца, для двигателя
Крутящий момент	200-500 Nm, 100-200 Nm, 500-1000 Nm, 1-2 kNm, 20-50 Nm, 50-100 Nm, 2-5 kNm
Мощность	МАКС.: 38,4 kW (52,21 hp) МИН.: 1,6 kW (2,18 hp)
Направление осей	ортогональный
Рабочая характеристика	высокоэффективный, высокий крутящий момент, без технического обслуживания
Скорость вращения	МАКС.: 7 500 rpm (47 123,89 rad.min-1) МИН.: 650 rpm (4 084,07 rad.min-1)
Тип	с конической передачей
Тип вала	с полым валом
Применение	вала
