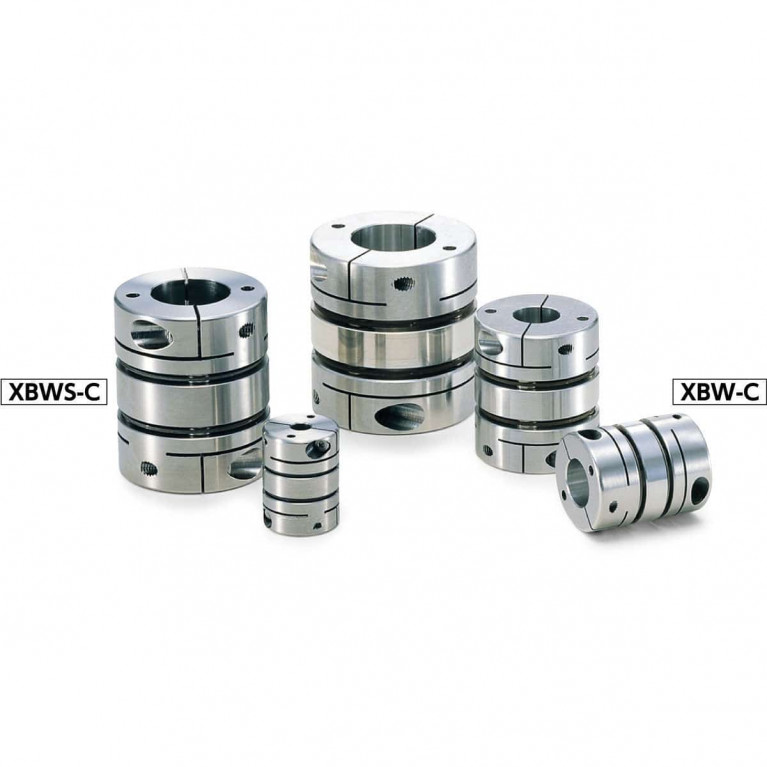

Гибкая муфта XBWS-C

Производитель: NBK (Nabeya Bi-tech Kaisha)

Артикул:1416953

*Цена по запросу

Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

Это гибкая муфта дискового типа.
Диск из нержавеющей стали обеспечивает эксцентриситет, угловое смещение и конечное положение.
Широкое изменение наружного диаметра φ 15 - φ 104 и диаметра отверстия φ 3 - φ 50.
XBWS является полностью нержавеющей сталью и имеет превосходную коррозионную стойкость.
Существует модель XBW-C, которая изготовлена из дюралюминия (A7075), наивысшей прочности среди алюминиевых сплавов.

Приложение
Привод / Машина для поверхностного монтажа / Высокоточная ступень XY / Индексная таблица

Дополнительные услуги
-Служба дополнительной модификации борта и шпоночной канавки муфт
-Соединительная нержавеющая сталь услуги по замене винтов

Пожалуйста, не стесняйтесь обращаться к нам за цитатой.

Характеристики

Другие характеристики	без зазора, с измерением момента, компактная, против осевого смещения, высокоэффективная, миниатюрная, высокоскоростная, очень гибкая при кручении, с зажимом, для большого значения крутящего момента, по индивидуальному заказу
Крепление	с фланцем
Момент	МАКС.: 14 Nm (10,3259 ft.lb) МИН.: 0,42 Nm (0,3098 ft.lb)
Скорость вращения	МАКС.: 42 000 rpm (263 893,78 rad.min-1) МИН.: 11 000 rpm (69 115,04 rad.min-1)
Тип	гибкая, жесткая на кручение, дисковая
Применение	для трансмиссионного вала, для передачи механической энергии, для шагового двигателя, для серводвигателя, для поворотного стола
