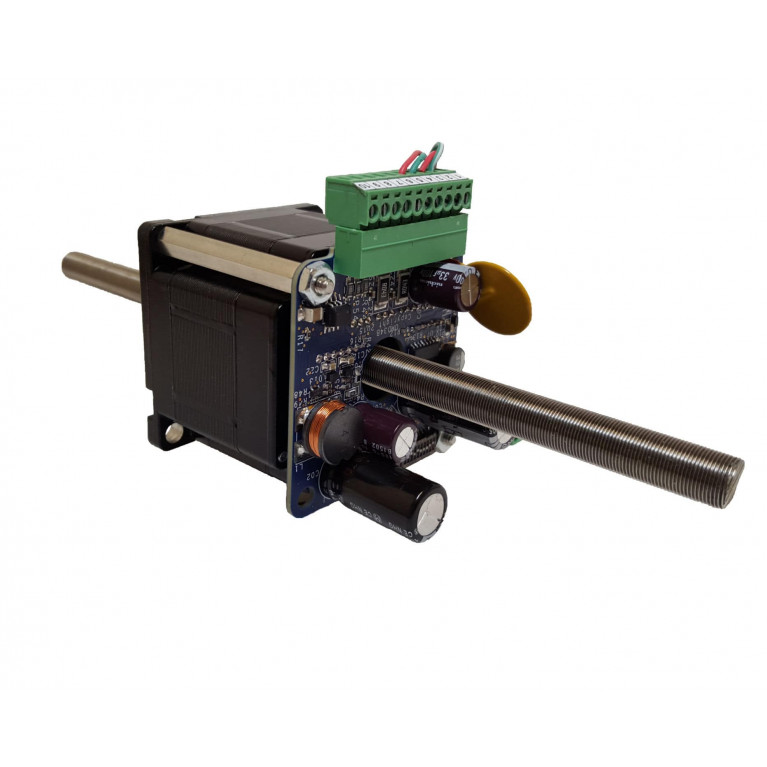

OMD34b - это новая усовершенствованная версия оригинального микрошагового привода OMD34 для биполярных шаговых двигателей. Как и в предыдущей версии, этот новый диск способен выполнять микрошаг от половины шагов до 256 микрошагов за шаг. Улучшения включают в себя 4x максимальную скорость шага, меньший размер, фазовый ток до 3,5 А без теплоотвода. Новый компактный размер (2,22" x 2,22") устанавливается на плоскую теплоотводящую пластину, хотя OMD34b может быть установлен непосредственно на двигатель типоразмера 23 и поддерживает центральное сквозное отверстие для двухвального или линейного приводного вала двигателя.
Особенности:
Разрешение Micro-Step от полного до 1/256 микрошагов
Биполярный привод вертолёта
Одинарный вход питания двигателя от +18 до +80 В включительно
Фазовый ток до 7 А для двигателей с высоким крутящим моментом
Разрешение и фазовый ток, выбираемые с помощью двухпозиционного переключателя
Электрически изолированные сигналы управления
Простая проводка с помощью винтовых клеммных разъемов
Компактный, размером всего 2,22" x 2,22" x 1,4"
