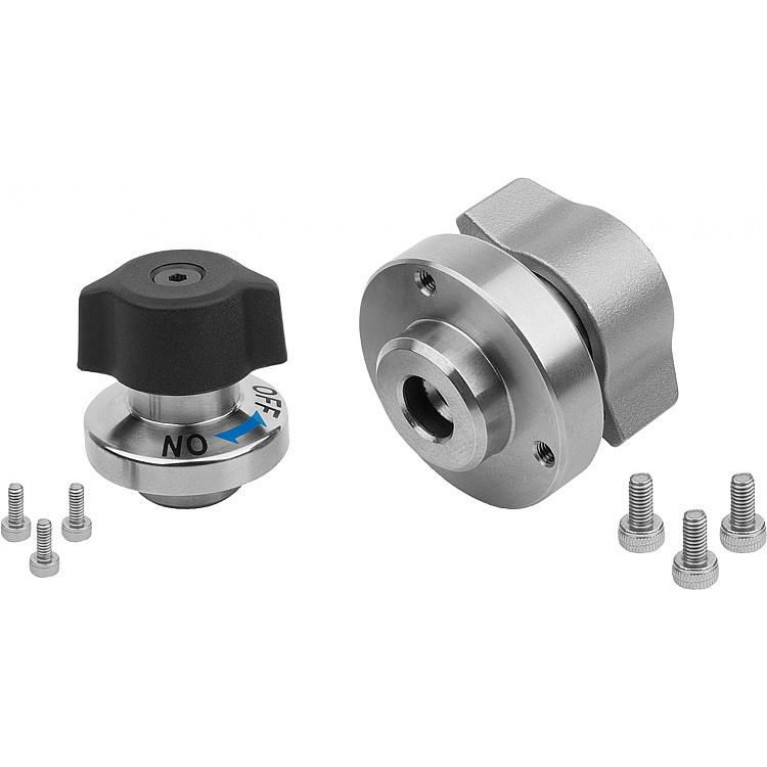

Зажимные поворотные замки служат для простой и быстрой замены и для запирания устройств или заслонок.
Зажим без инструментов позволяет сократить время наладки.

Материал:
Корпус из обычной или нержавеющей стали.
Поворотная головка из термопласта PA (полиамид) или нержавеющей стали.

Исполнение:
Корпус никелированный или без покрытия.
Поворотная головка из полиамида, армированная стекловолокном, цвет черный.
Поворотная головка из нержавеющей стали, без покрытия.

Указание:
Крепежные винты M2 или M3 из нержавеющей стали входят в комплект поставки.
Возможность монтажа: форма A для плит толщиной 6 мм.
Возможность монтажа: форма B для плит толщиной от 6 до 14 мм.

Приведение в действие:
Убедитесь в том, что поворотная ручка находится в положении «OFF».
Установите поворотную защелку над зажимным болтом и поверните ручку в положение «ON».
При полной фиксации раздастся щелчок.

Принадлежности:
Зажимные болты K1564.

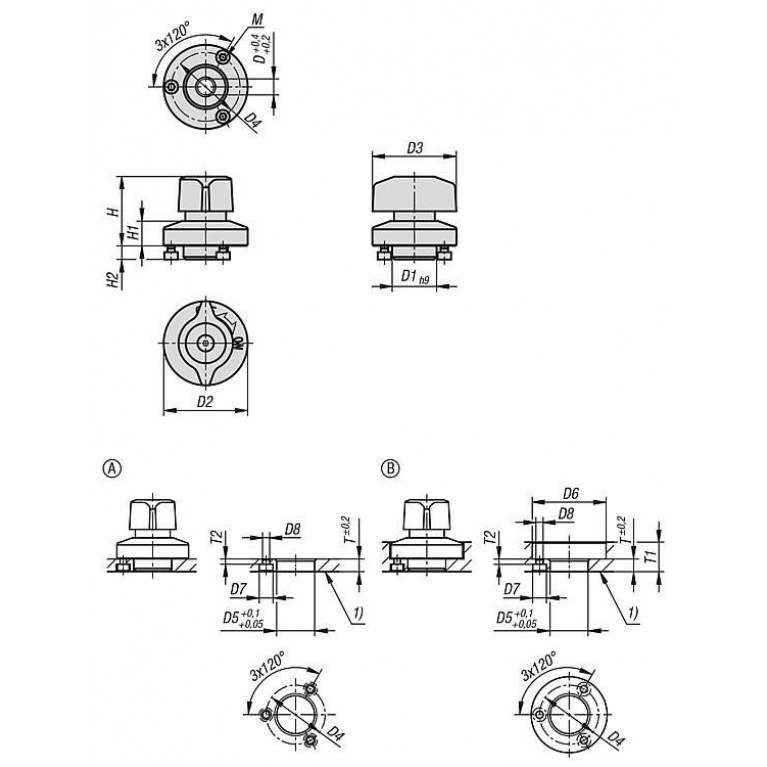

Указание на чертеже:
1) Плита
