СТАНДАРТНЫЕ ИСПОЛНЕНИЯ
- VCTK: ручка из технополимера на основе полипропилена высокой упругости (ПП).
Статор и ротор из хромированного оцинкованного сплава.
Защелкните кулачок, винт и шайбу из оцинкованной стали.
Пружинная шайба из оцинкованной стали.
Гайка M22x1,5 из оцинкованной стали.
Дистанционный элемент из алюминия.
- VCMK-SST: ручка из нержавеющей стали AISI 304, матовая обработка пескоструйной обработкой.
Статор и ротор из нержавеющей стали AISI 303.
Задвижной кулачок из нержавеющей стали AISI 304L.
Пружинная шайба из нержавеющей стали.
Гайка M22X1.5 из нержавеющей стали.
Дистанционный элемент из нержавеющей стали AISI 303.
Винт и шайба из нержавеющей стали.

КОЛЬЦО УПАКОВКИ
NBR синтетический каучук.

ФУНКЦИИ И ПРИЛОЖЕНИЯ
Задвижные кулачки ВКТК. VCMK. имеют диапазон вытягивания 10 мм. Блокировка
достигается поворотом ручки по часовой стрелке.
Внутреннее уплотнительное кольцо предотвращает попадание воды.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ
Пробойник из листового металла GN 123 (см. стр. 1403).

ИНСТРУКЦИИ ПО МОНТАЖУ

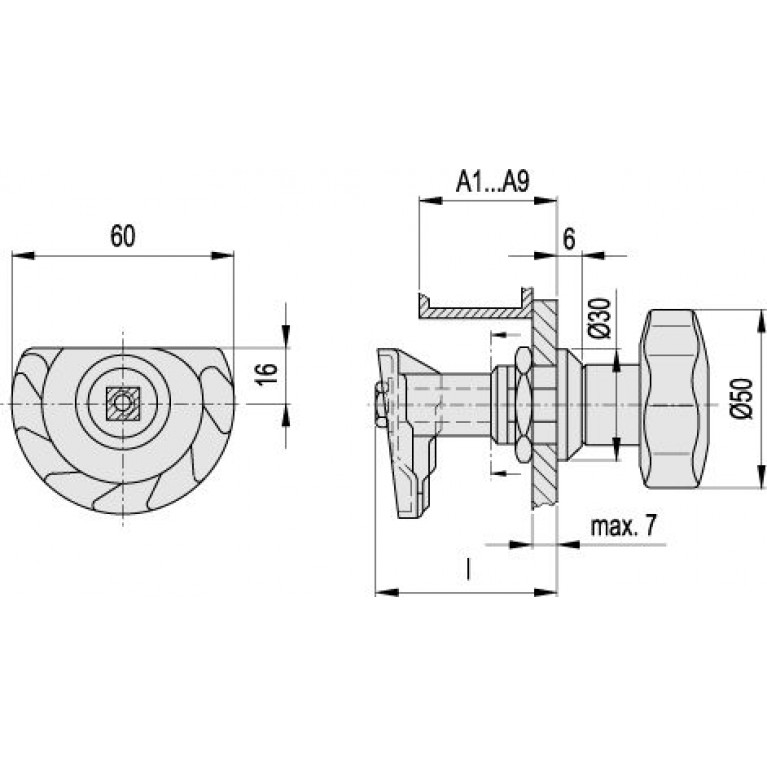

1. Просверлите отверстие в двери согласно чертежу шаблона сверления с помощью кнопки
на расстоянии 23 мм от дверной коробки.
2. Вставьте корпус защелки спереди в отверстие двери и закрепите его винтами
резьбовую гайку.
3. Вставьте распорный элемент и кулачок, закрепив его винтом
