Затягивание болтовых соединений с помощью натяжных гаек ITH

Простая замена существующих стандартных гаек

Достижение требуемой выступающей резьбы

При использовании гидравлического метода натяжения (с помощью цилиндров натяжения болтов ITH) требуется определенная выступающая резьба над гайкой
При отсутствии такой выступающей резьбы натяжные гайки ITH удлиняют резьбу до необходимой длины. Существующие болты не нужно заменять. При модернизации болтовых соединений для гидравлического натяжения

Конструкция

Три основных компонента, основанные на принципе диффузионной резьбы

Применение

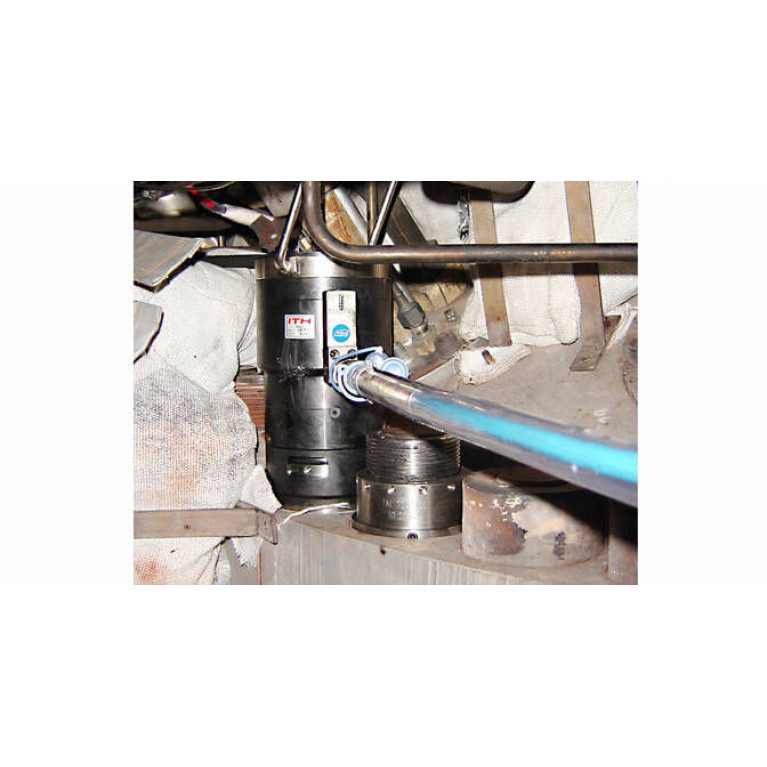

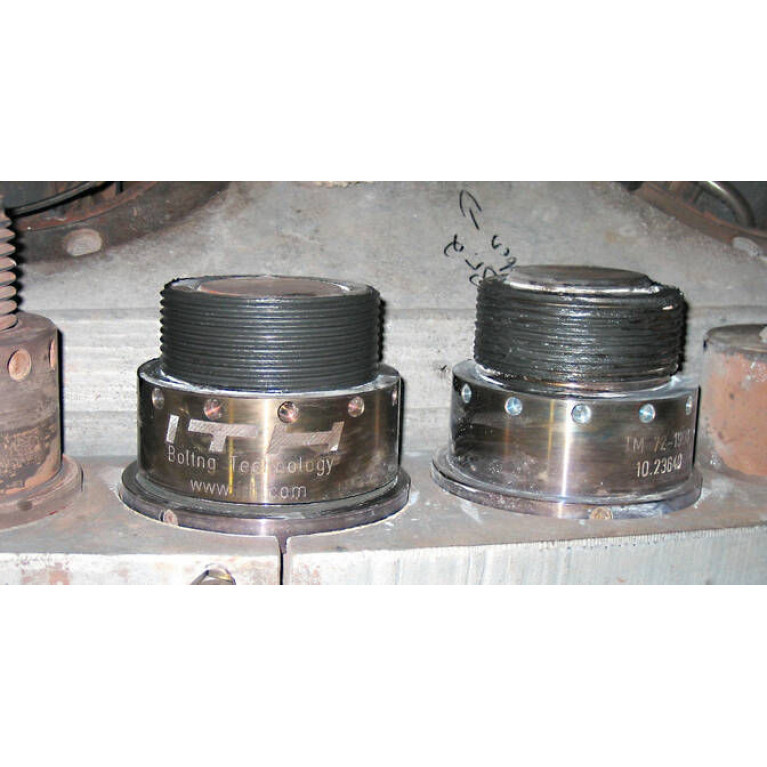

Высокотемпературные зоны

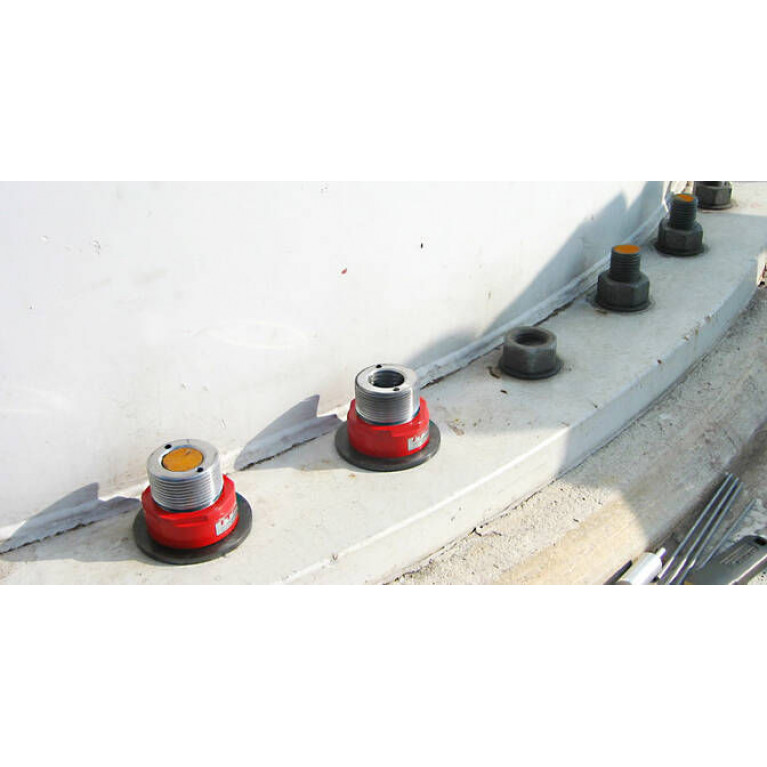

Фундаментные болты (анкерные стержни)
могут быть легко переоборудованы для гидравлического натяжения

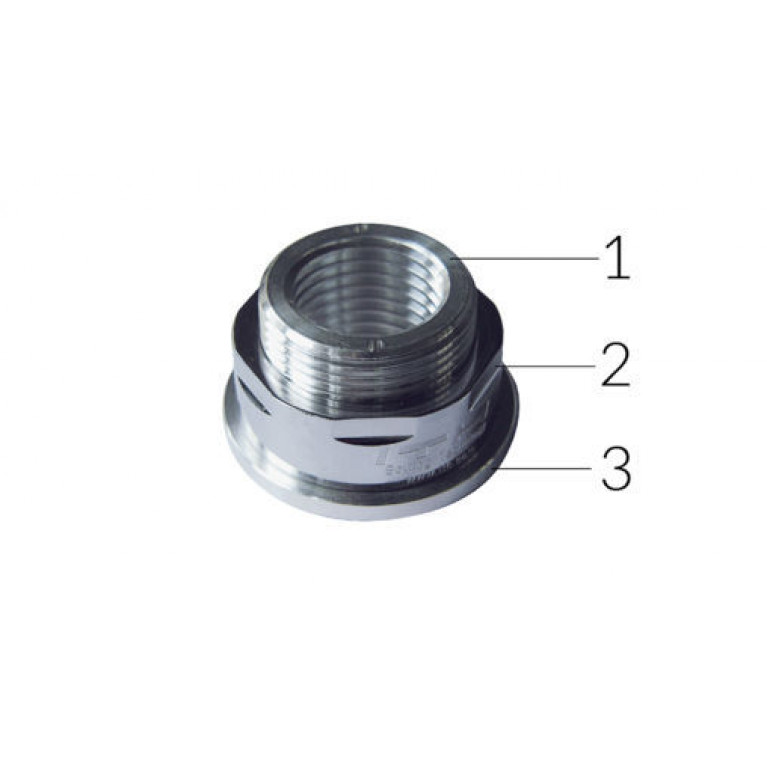

Натяжная гайка ITH состоит из 3 основных компонентов:

Натяжная втулка
Нажимная втулка
может быть шестигранной, двухплоскостной или с радиальными отверстиями
Прижимной диск

Функция и конструкция

Метод работы трехкомпонентной запатентованной натяжной гайки ITH основан на принципе дифференциальной резьбы. Специальная резьбовая втулка (натяжная втулка), закрепленная на болте, передает осевое усилие предварительного натяжения от болта через втулку на нажимной диск и затем на фланец.

Это вызывает осевое растяжение болта, что означает, что в болте не может возникнуть дополнительное кручение или другие напряжения. Это приводит к чисто осевому растяжению болта. Затем нажимная втулка поворачивается в нужное положение с помощью блока зубчатых колес на цилиндре натяжения болта или с помощью регулировочной рукоятки.

Во время этого процесса на болт не оказывается никакого изгибающего или крутящего воздействия.
