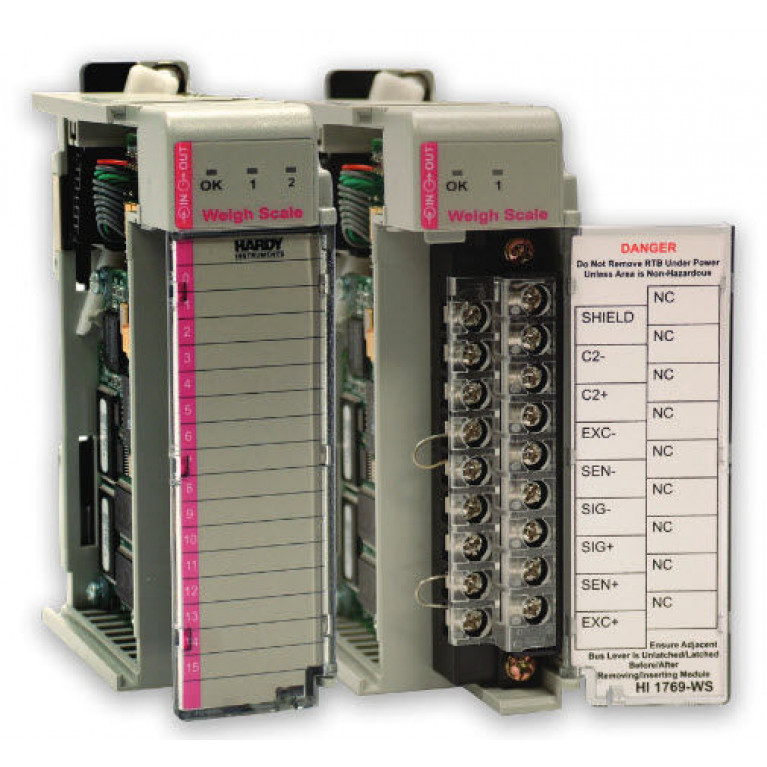

HI 1769-WS - одноканальный модуль взвешивания в стиле ПЛК для использования с контроллерами Allen-Bradley MicroLogix® 1500 и CompactLogix®, а также с приборами Hardy Instruments’. HI 1769-WS считывает и определяет вес и условия эксплуатации датчиков нагрузки или тензометрических датчиков и передает эти данные через объединительную плату шасси ввода/вывода на MicroLogix® 1500 или CompactLogix® процессор. Модуль HI 1769-WS снижает затраты на установку, так как не требует внешнего автономного прибора с проводной связью с ПЛК.

HI 1769-WS определяет и оцифровывает весовой сигнал сто раз в секунду с более чем 8 миллионами отсчетов разрешения в диапазоне дифференциальных сигналов от 0 до 15 мВ. Затем он передает на процессор выбранные параметры Gross, Net, Tare и/или Diagnostics (Валовой, Нетто, Тара и/или Диагностика). Такое высокое разрешение позволяет модулю выдерживать большие мёртвые нагрузки и избыточные размеры датчиков нагрузки, сохраняя при этом высокий уровень полезного разрешения.

Модуль подает 5 вольт возбуждения постоянного тока для привода до четырех датчиков нагрузки 350 Ом или тензодатчиков, связанных с одной шкалой. Он будет поддерживать дополнительные тензодатчики с внешним источником питания
