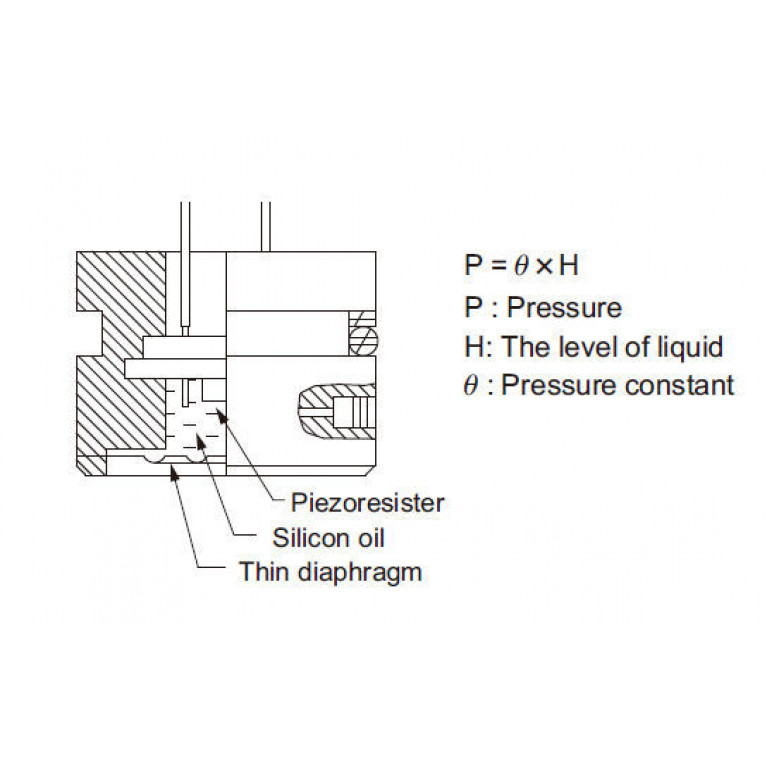

Серия EC представляет собой гидростатический датчик уровня давления для измерения уровня жидкостей в различных резервуарах и других типах емкостей. Преобразователь уровня гидростатического давления EC состоит из пьезорезистивного датчика и моста Уитстоуна для прямого измерения давления напора, оказываемого на мембрану преобразователя уровня EC. Когда на мембрану оказывается давление, обусловленное уровнем жидкости, оно передается в электрическую цепь моста Уитстоуна через силиконовое масло, содержащееся в чувствительном элементе EC. Это создает дифференциальное напряжение, которое затем усиливается для создания переменного выходного сигнала 4-20 мА, изменяющегося в зависимости от изменения уровня жидкости. Кроме того, имеется преобразователь давления для измерения давления в резервуарах или трубах и получения переменного выходного сигнала 4-20 мА.

。 Полностью погружаемый датчик уровня жидкости
。 Широкий выбор датчиков, например, удлинительная трубка или гибкий кабель, стандартная или высокая температура
。 Диапазон измерения до 328 футов (100 м)
。 Выход 4-20 мА, питание по двухпроводной петле
。 Датчик давления также доступен

ИСПОЛЬЗОВАТЬ

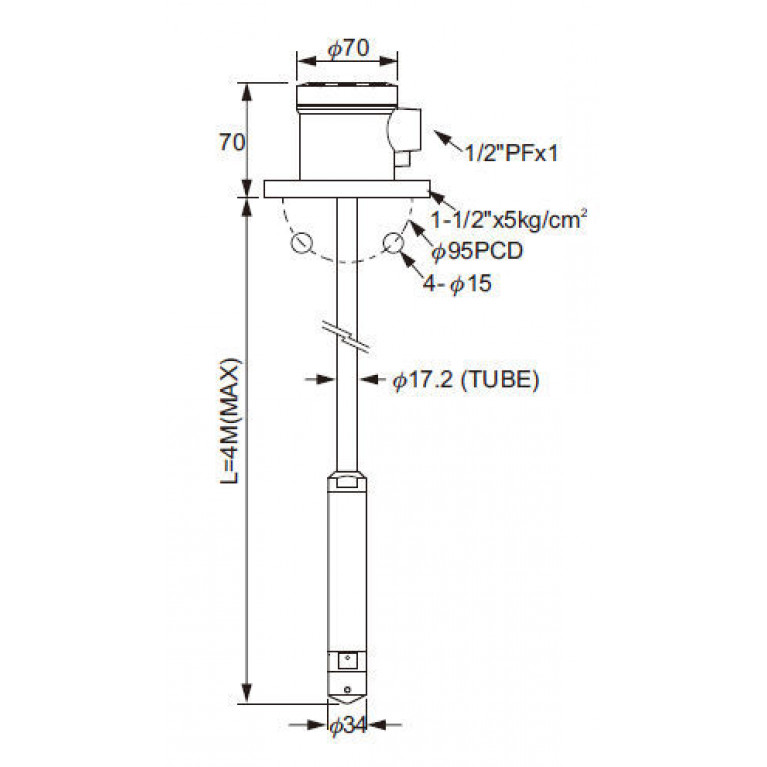

。 Устройство с удлинительным кабелем может измерять в глубоких скважинах или резервуарах

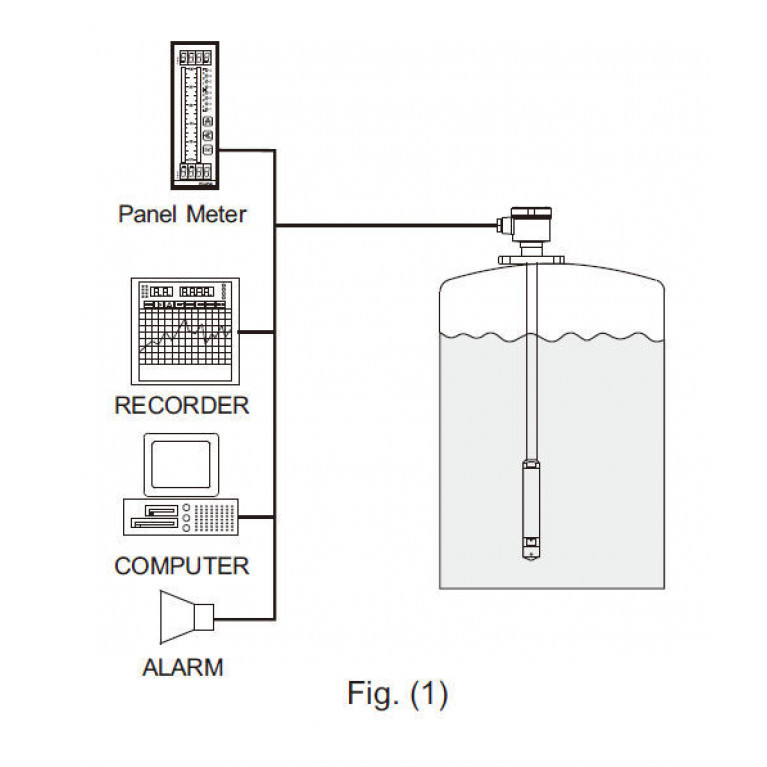

。 Измерение и контроль уровня в резервуарах
。 Вход ПЛК или DCS для функций управления уровнем

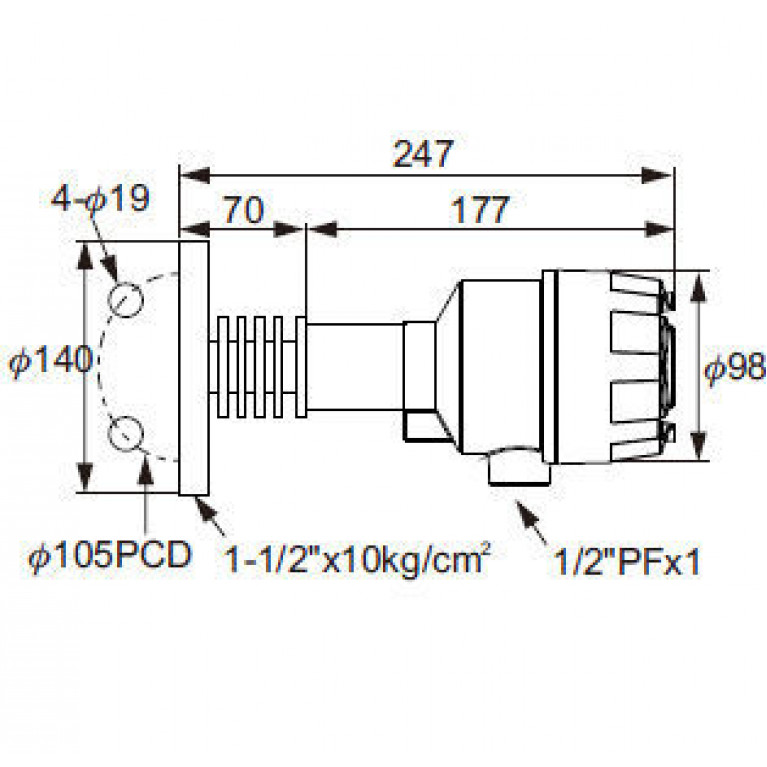

。 Измерение давления газа или жидкости (EC1500)

ИНДУСТРИЯ

。 Очистка и распределение воды
。 Химическая
。 Многие другие
