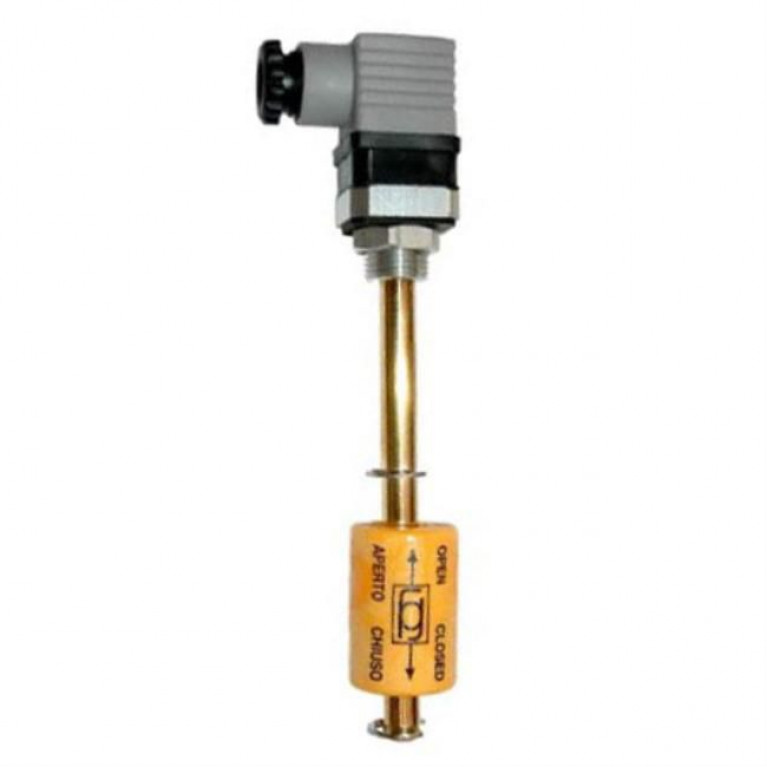

Электромагнитные индикаторы уровня в контрольной точке
М18х1
5 соединение
SPST или SPDT Contact

USE:
Предназначены для обеспечения с максимальной безопасностью минимального или пустого уровня жидкостей в резервуарах и гидроагрегатах, содержащих минеральные масла с вязкостью не выше 80°E., а также для всех неагрессивных и воспламеняющихся жидкостей.

ОПЕРАЦИЯ:
Когда поплавок индикатора сталкивается с герконовым выключателем, встроенным в трубку на заранее установленных расстояниях, контакт, активируемый магнитом, размещенным в поплавке, размыкается или замыкается, что дает возможность послать световой или акустический сигнал или отключить любое подключенное к нему электрическое оборудование.

ФИТТИНГ:
Индикатор должен быть установлен в вертикальном положении, а поплавок должен находиться на расстоянии не менее 35 мм от черных поверхностей (стенок, резервуаров и т.д.).
Фланец уплотнения обеспечивается плоской прокладкой из синтетического каучука и контргайкой.
Так как диаметр поплавка больше диаметра проходного отверстия на резервуаре во время установки, необходимо прикрепить манометр к резервуару и заменить поплавок.
