Мембранные уплотнения используются для изоляции измерительных приборов давления / дифференциального давления, таких как манометры, преобразователи или датчики, от измеряемых сред. Это необходимо при неблагоприятных условиях эксплуатации, таких как
- высокая температура среды
- коррозионная среда
- сложные места измерения
Важные особенности
- коррозионно-стойкие материалы
- простая установка
- не требующий обслуживания
Принципы деятельности

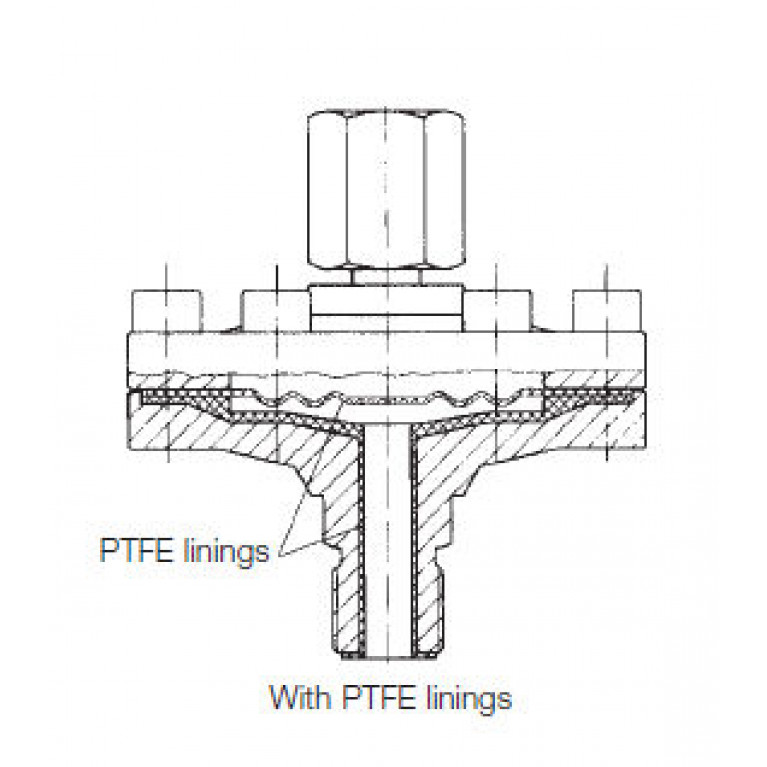

Мембранные уплотнения добавляются к устройствам измерения давления/перепада давления для их защиты от агрессивных сред, высоких температур среды и других сложных условий измерения. Мембранное уплотнение обеспечивает заполняемую жидкостью изолирующую ступень между измеряемой средой (5) и чувствительными частями измерительного устройства (4). Гибкая мембрана (1) из подходящей матовой (как правило, из нержавеющей стали) является основным барьером между средой под давлением и измерительным прибором. Пространство между изолирующей мембраной и чувствительной поверхностью измерительного устройства заполняется специальной жидкостью (3), например, силиконовым маслом. Давление среды (P) передается в измерительное устройство через гибкую мембрану и заполняющую жидкость.
Как правило, уплотнения и манометр собираются вместе, предварительно заправляются заполняющей жидкостью и поставляются как единое целое Измерительное устройство давления крепится непосредственно на мембранном узле или присоединяется к выносному мембранному узлу с помощью капиллярной трубки. Исполнения с капиллярными трубками используются для изоляции высоких температур среды от устройств измерения давления.
