Система обнаружения утечек гелия в вакуумной камере

Введение системы:

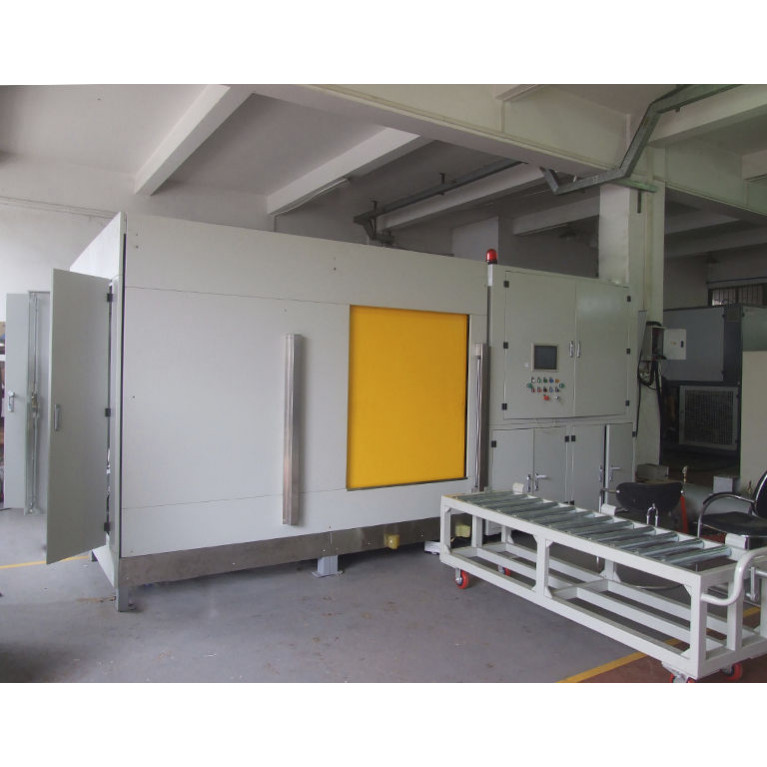

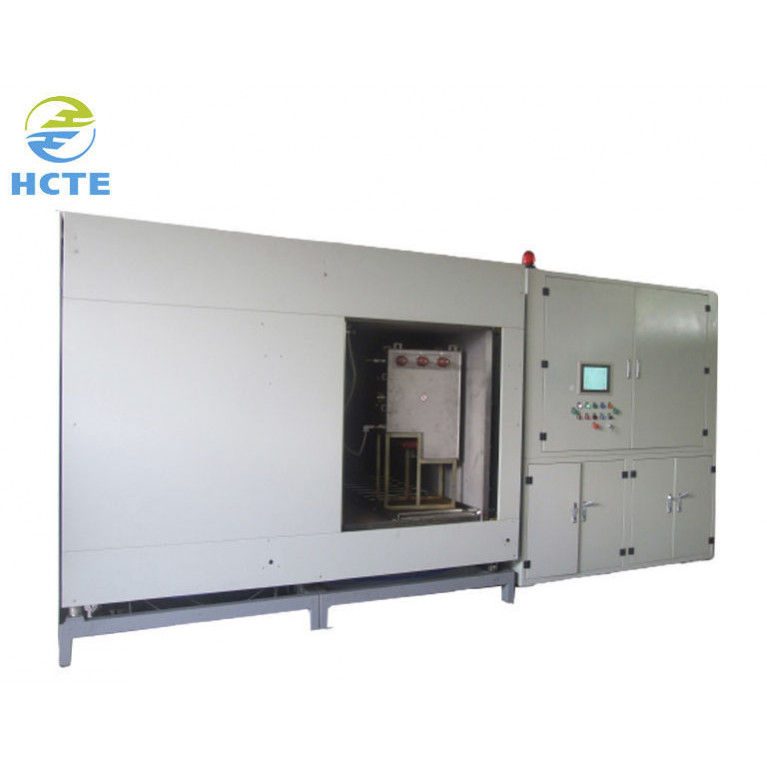

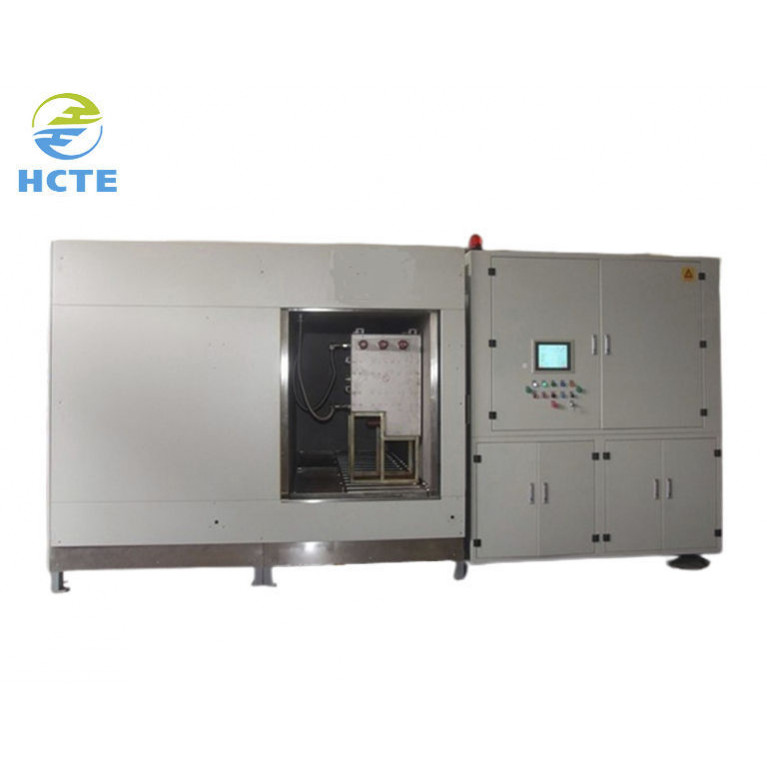

Следующая схема представляет собой систему обнаружения утечек гелия в вакуумной камере и зарядки SF6, которая специально разработана для обнаружения утечек в силовых высоковольтных выключателях.

Основной принцип обнаружения утечек:

В соответствии с основным принципом обнаружения утечек гелия, газ гелий используется в качестве трассирующего газа, и газ гелий заполняет испытуемый образец в вакуумной камере. Затем сигнал гелия в вакуумной камере регистрируется гелиевым течеискателем, так что общая утечка испытуемого образца может быть оценена быстро и точно с высокой точностью.

Основная функция:

Оператор вводит испытуемый образец в вакуумную камеру, соединяет быстроразъемное соединение в вакуумной камере с интерфейсом испытуемого образца и нажимает кнопку закрытия камеры, чтобы автоматически закрыть дверь вакуумной камеры. Система может автоматически реализовать всю процедуру эвакуации, обнаружения больших утечек, заполнения гелием, обнаружения микроутечек, восстановления гелия и заполнения SF6.
