Компактное решение
Гибкая сборка
Различные измерительные колеса
Различные энкодеры
Разрешение макс. 10.000 ппр инкрементально
Контактное усилие 25 Н
Окружность измерительного колеса
- 300 мм
- 12"
Захват линейного движения во вращательном режиме
Системы измерительных колес от Kübler являются идеальным решением для надежного измерения скорости, положения и расстояния в системах с линейными перемещениями. Они регистрируются вращательным движением измерительного колеса с установленным энкодером непосредственно на поверхности измеряемого материала и преобразуются в линейные данные.

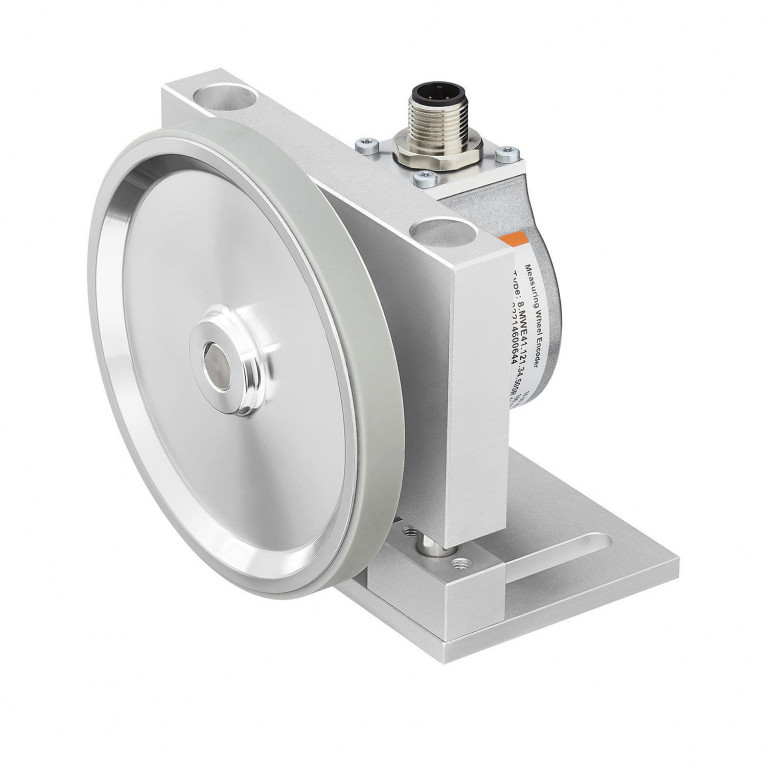

Система измерительных колес MWE41 с внутренними пружинами может быть быстро и легко интегрирована во многие приложения.

Механические -
Измерительная система - Системы измерительных колес
Окружность измерительного колеса - 300 мм
12"
Контактное усилие - 25 Н
Рабочая температура - - 20 °C ... + 70 °C
Степень защиты - IP65
Вес - 740 г
Электрические -
Разрешение макс. - 10.000 ppr инкрементально
Интерфейсы - Аналоговый 0...10 В
Аналоговый 4-20 мА
EtherNet/IP
CANopen
EtherCAT
Gegentakt
TTL / RS422
SAE J1939
SinCos
Выход потенциометра
PROFIBUS DP
PROFINET IO
SSI, binär
BiSS
IO-Link
Питание - 10...30 В постоянного тока

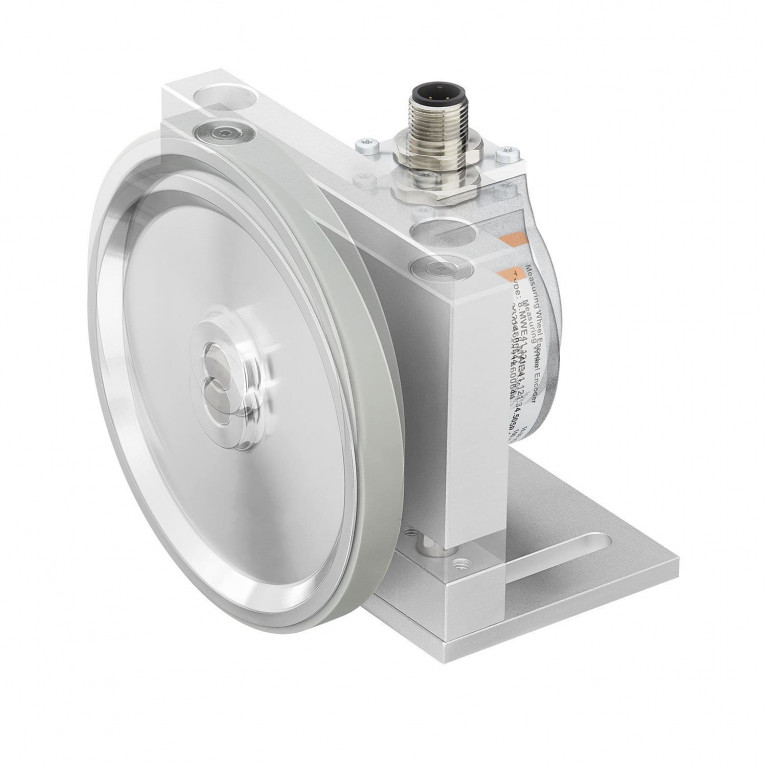

Простой и надежный монтаж
Система измерительного колеса с внутренними пружинами для защиты от нежелательных воздействий на пружины и с их стороны. Энкодер может быть установлен с шагом 30° по углу наклона пружины.
Широкий ассортимент энкодеров
Инкрементальные энкодеры Sendix с максимальным разрешением до 36 000 импульсов/об, а также абсолютные энкодеры для различных коммуникационных интерфейсов, таких как IO-Link или Profinet, для интеграции в концепции Industry 4.0.

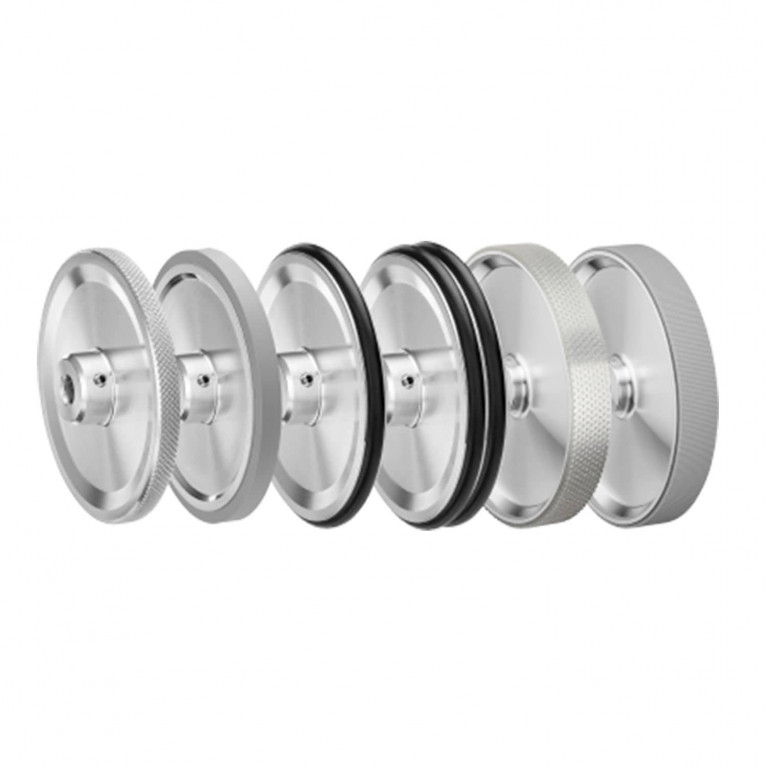

Подходящие измерительные колеса для всех измерительных поверхностей
