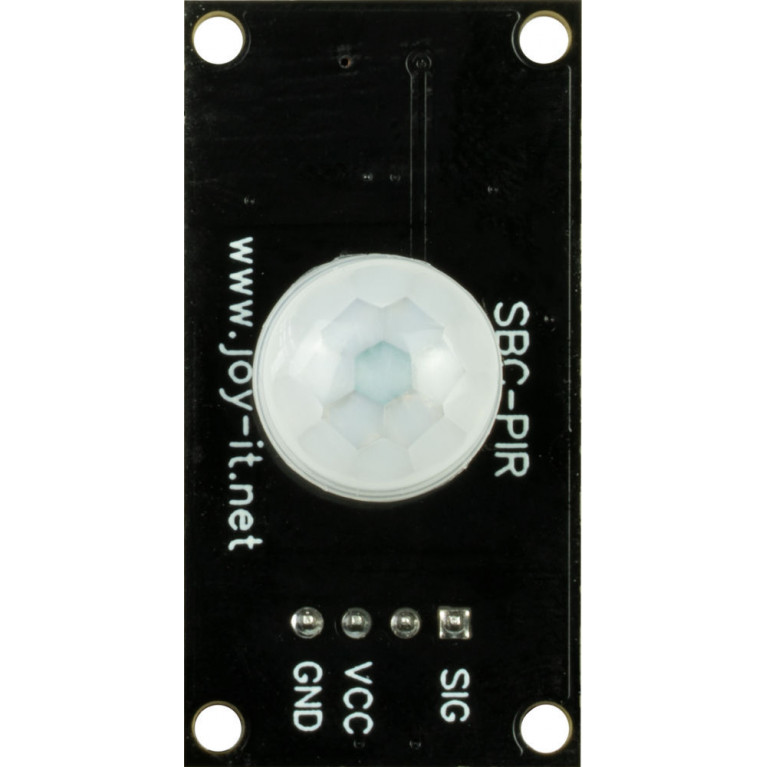

Датчик этого модуля представляет собой пироэлектрический инфракрасный датчик, который обнаруживает движение в зоне обнаружения линзы Френеля и затем выдает сигнал "HIGH" на выходной контакт датчика "SIG" в течение 3 секунд. После этого сигнал снова переходит в состояние "LOW". Впаянный потенциометр используется для регулировки диапазона. С помощью этого модуля и микроконтроллера, такого как Raspberry Pi или Arduino, его можно использовать для систем безопасности или автоматизации, среди прочих.

СЕНСОР
PIR детектор движения

ПРИНЦИП РАБОТЫ
Пироэлектрические инфракрасные лучи

ОСОБЕННОСТЬ
Бесступенчатая регулировка вылета

НАПРЯЖЕНИЕ ПИТАНИЯ
между 3-5 Вольтами

ИНТЕРФЕЙС МОДУЛЯ
4 штырька

МИКРОСХЕМА ДЕТЕКТОРА
BIS0001

УГОЛ ОБНАРУЖЕНИЯ
120°

ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ
макс. 6 метров (стандартно 3 метра)

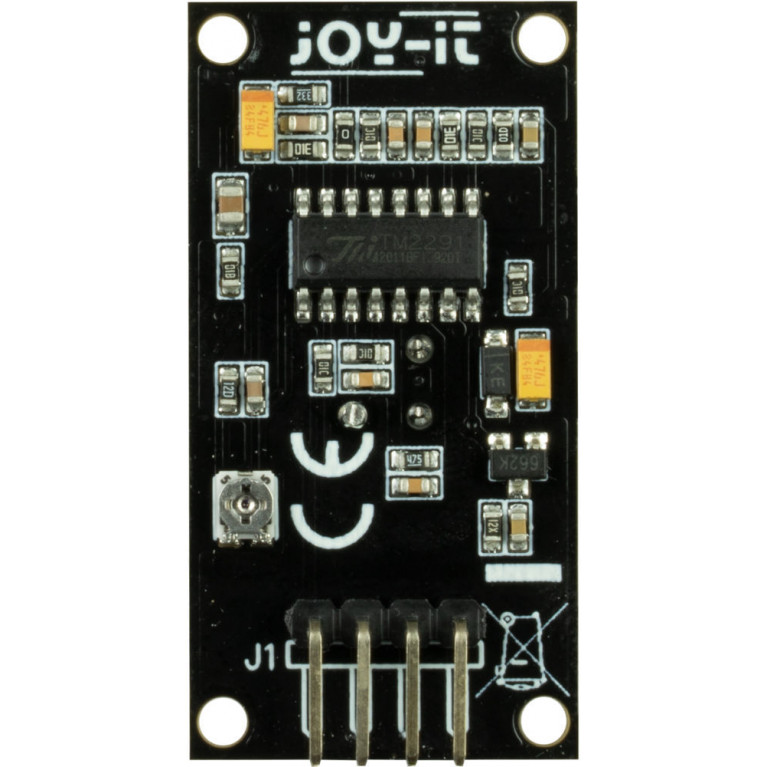

ИЗМЕНЯЕМАЯ ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ С ПОМОЩЬЮ ПОТЕНЦИОМЕТРА
Регулировка регулятора чувствительности на плате модуля с помощью крестовой отвертки

РАЗМЕРЫ
21 x 40 x 19 мм

ОТПРАВЛЯЕМЫЕ ТОВАРЫ
Детектор движения SBC-PIR
