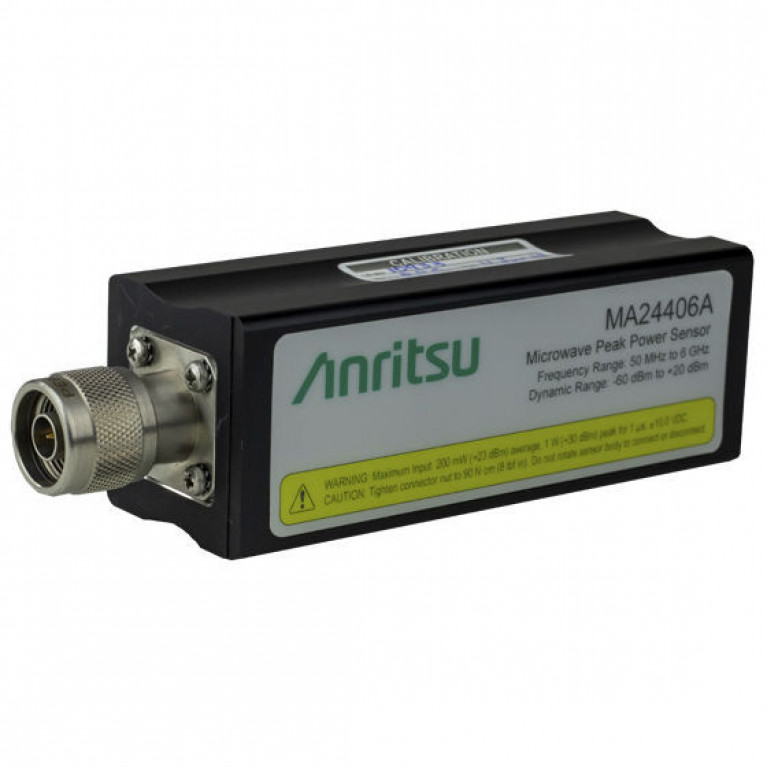

Датчики пиковой мощности MA24400A USB разработаны для решения задач измерения и характеризации сигналов в сложном мире беспроводных коммуникаций. Благодаря лучшему в отрасли времени нарастания и полосе пропускания видеосигнала (VBW) до 195 МГц (зависит от датчика), USB-датчики пиковой мощности Anritsu способны измерять пиковую мощность широкополосных модулированных сигналов, таких как 802.11ac, а также импульсов длительностью до 10 нс.

Семейство MA24400A также выводит скорость и разрешение измерений на новый уровень. Другие датчики пиковой мощности приостанавливают измерения на время обработки полученных данных. Благодаря обработке показаний мощности в реальном времени эти датчики никогда не пропускают сигнал. Частота дискретизации 100 мегавыборок в секунду в непрерывном режиме и 10 гигавыборок в секунду в эффективном режиме обеспечивает лучшее в своем классе временное разрешение 100 пс и возможность измерения времени нарастания 3 нс. Это означает, что даже самое незначительное изменение сигнала будет уловлено и отображено на графике для получения полной картины поведения сигнала.

Поставляемое программное обеспечение для ПК предлагает интуитивно понятный пользовательский интерфейс для настройки и отображения результатов. Доступные дисплеи включают простую пиковую и среднюю мощность, а также вид трассировки для анализа импульсной мощности и графики CCDF.

Характеристики

- Модели на 6 ГГц, 8 ГГц, 18 ГГц и 40 ГГц
- До 195 МГц VBW и время нарастания 3 нс
- 100 000 измерений в секунду
- Обработка показаний мощности в реальном времени
- 100 MS/s непрерывная и 10 GS/s эффективная частота дискретизации
- Временное разрешение 100 пс для измерений фронтов нарастания/спада
- Полное профилирование импульсов
- Коэффициент гребня, CCDF и статистические измерения
