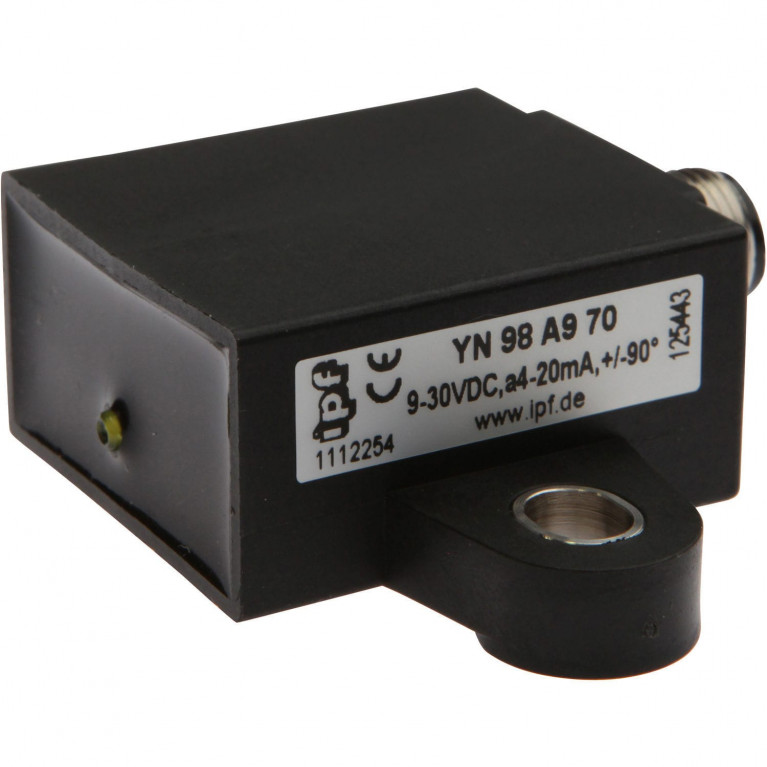

датчик наклона, 75x53x22мм, -90-90°, 9-30В DC, -40-85°C, 4-20мА, разъем M12, PA 6.6 (синтетический)

Датчики наклона - Датчики наклона
Поворотный энкодер - это устройство, преобразующее вращательное движение в цифровой выходной сигнал, который может быть обработан на последующей оценочной электронике. Все наши энкодеры работают по принципу оптического сканирования. Внутри устройства находится импульсный диск, на котором - в зависимости от энкодера - нанесена уникальная (абсолютная) или повторяющаяся (инкрементная) линейная градуировка, которая сканируется оптической системой. Поворот вала энкодера вызывает вращение импульсного диска, что приводит к соответствующему сигналу выборки оптической системы. В конечном итоге это реализуется встроенной электроникой в специфических для энкодера выходных сигналах (например, многооборотных, RS422 и т.д.). Для профессионального монтажа во многих случаях используются муфты вала или упругие основания для монтажных кронштейнов или фланцев. Кроме того, вал энкодера может быть оснащен измерительными колесами или шестернями различных конструкций и размеров. Типичные области применения включают измерение угла на гибочных станках, измерение длины ленточных систем или измерение скорости на намоточных системах.

Электрические характеристики
Напряжение питания (постоянный ток)
9 - 30V
Количество штифтов
4
Тип электрического соединения
Разъем M12
Программируемый
нет
Унтерштутцте Коммуникационные шниттштелле
Ohne
Ток холостого хода
35 мА
Тип аналогового выхода
4 мА ... 20 мА
Защита от короткого замыкания
нет
Защита от обратной полярности
нет
Auswertung
Z-Achse
Механические характеристики
Угол наклона
-90 - 90°
Ширина датчика
22,5 мм
Длина датчика
52,8 мм
Подача кабеля
unten
