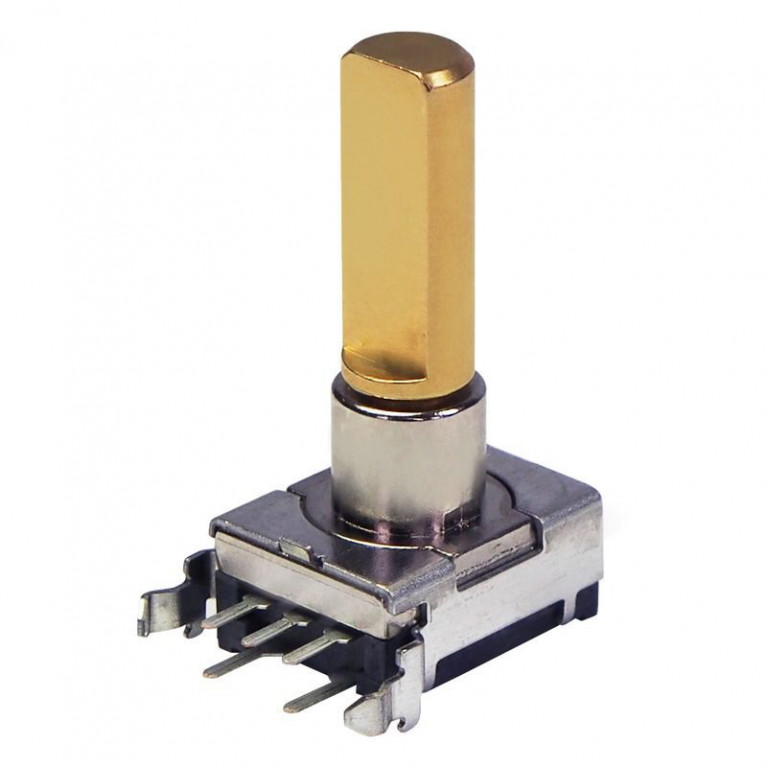

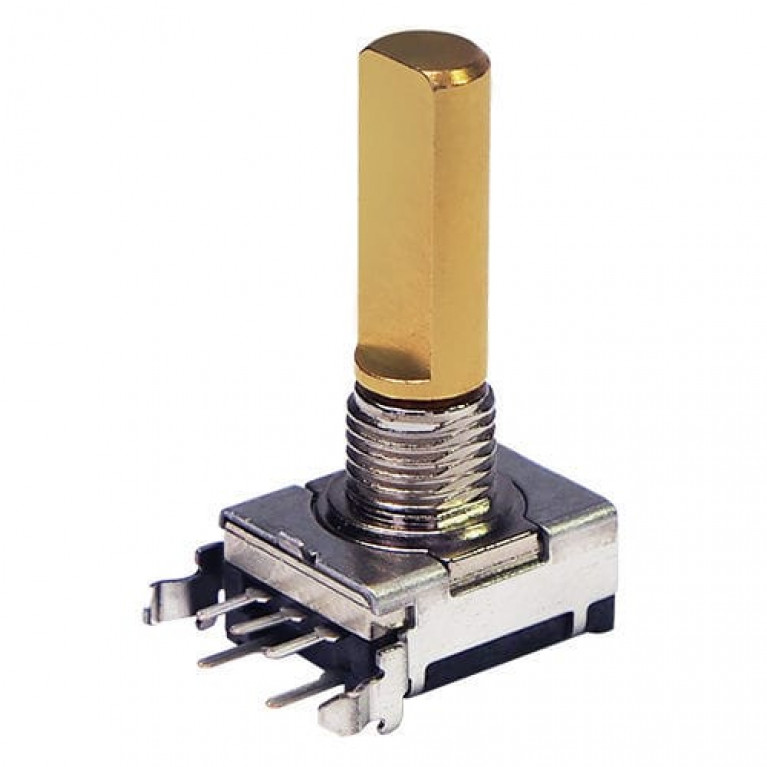

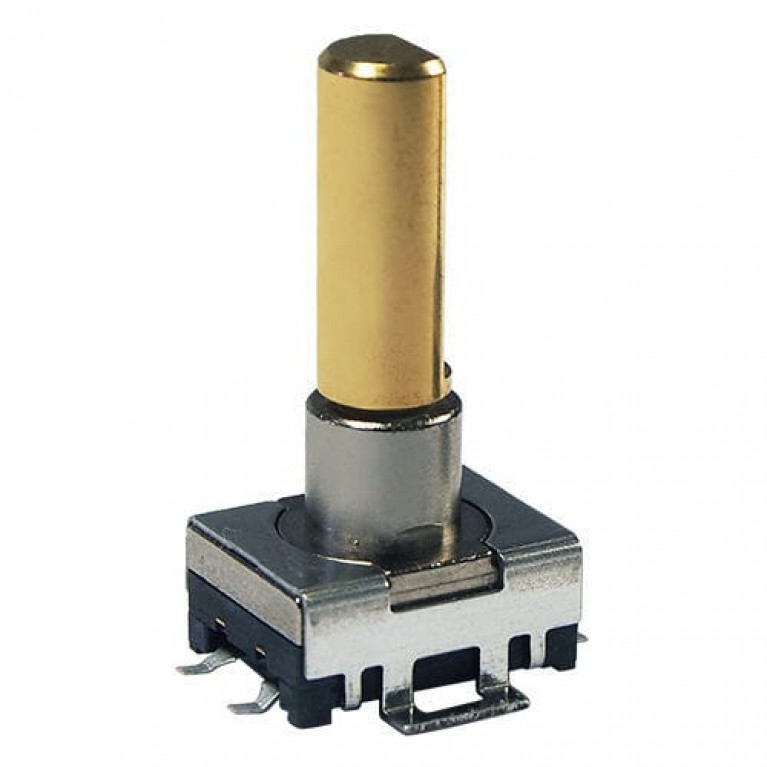

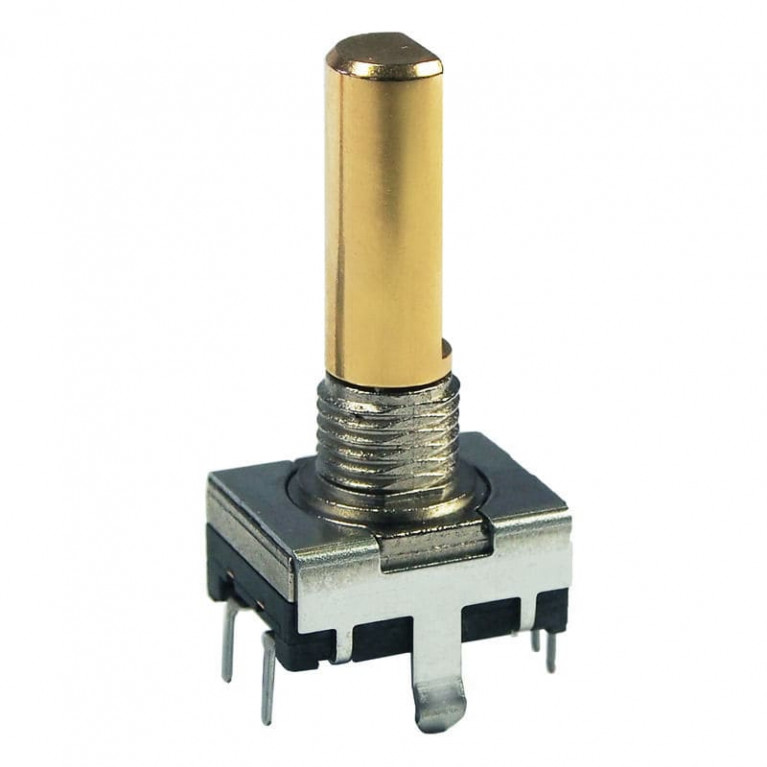

Инкрементальный датчик угла поворота E18
Производитель:
Elma Electronic
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
E18 THT или SMT | с резьбой или без резьбы | с кнопкой или без кнопки
16, 24 или 30 положений фиксации, момент переключения до 2,5 Нсм и ресурс вращения до 150'000 оборотов
Характеристики изделия
0.Момент переключения 5, 1,5 и 2,5 Нсм
Доступны различные опции и настройки
Срок службы до 150'000 оборотов
Позолоченные контакты
Кнопка с усилием нажатия 3 или 6 Нсм
Уплотнение вала IP60 или IP68
Рабочая температура от -40 до +85 °C
Вертикальный монтаж THT или SMT
Возможность рефлоу
Большое разнообразие валов Ø 6 мм из нержавеющей стали 1.4305 и латуни
Информация о продукции
Номер изделия/части - E18 - обзор
Описание изделия - E18 THT или SMT | резьбовой или нерезьбовой | с кнопкой или без кнопки
Расширенное описание - 16, 24 или 30 положений фиксатора, момент переключения до 2,5 Нсм и ресурс вращения до 150'000 оборотов
Семейство продуктов Elma - E18
Высота - 14,4 мм
Тип крепления - M7 x 0.75|Не обработанный
Номер нормы /MIL / NAS - MIL-STD-202G
Ширина - 11,4 мм
Техническая информация
Угол срабатывания / положения - 16, 24, 30
Размеры - 14,4 x 11,4 мм
Электрическое подключение - THT горизонтальное, THT вертикальное, SMT
Уплотнение IP - IP60, IP68
Количество полюсов - 1
Количество пластин - 1|2
Ресурс вращения - 150'000
Единица измерения срока службы - оборотов
Материал вала - латунь, нержавеющая сталь
Сигнал / кодирование - 8 PPR, 12 PPR, 15 PPR
Момент переключения - 0,5 Нсм, 15 Нсм, 2,5 Нсм
Напряжение переключения - < 15 В постоянного тока
16, 24 или 30 положений фиксации, момент переключения до 2,5 Нсм и ресурс вращения до 150'000 оборотов
Характеристики изделия
0.Момент переключения 5, 1,5 и 2,5 Нсм
Доступны различные опции и настройки
Срок службы до 150'000 оборотов
Позолоченные контакты
Кнопка с усилием нажатия 3 или 6 Нсм
Уплотнение вала IP60 или IP68
Рабочая температура от -40 до +85 °C
Вертикальный монтаж THT или SMT
Возможность рефлоу
Большое разнообразие валов Ø 6 мм из нержавеющей стали 1.4305 и латуни
Информация о продукции
Номер изделия/части - E18 - обзор
Описание изделия - E18 THT или SMT | резьбовой или нерезьбовой | с кнопкой или без кнопки
Расширенное описание - 16, 24 или 30 положений фиксатора, момент переключения до 2,5 Нсм и ресурс вращения до 150'000 оборотов
Семейство продуктов Elma - E18
Высота - 14,4 мм
Тип крепления - M7 x 0.75|Не обработанный
Номер нормы /MIL / NAS - MIL-STD-202G
Ширина - 11,4 мм
Техническая информация
Угол срабатывания / положения - 16, 24, 30
Размеры - 14,4 x 11,4 мм
Электрическое подключение - THT горизонтальное, THT вертикальное, SMT
Уплотнение IP - IP60, IP68
Количество полюсов - 1
Количество пластин - 1|2
Ресурс вращения - 150'000
Единица измерения срока службы - оборотов
Материал вала - латунь, нержавеющая сталь
Сигнал / кодирование - 8 PPR, 12 PPR, 15 PPR
Момент переключения - 0,5 Нсм, 15 Нсм, 2,5 Нсм
Напряжение переключения - < 15 В постоянного тока
Характеристики
Механическая характеристика | со сплошным валом, SMD |
Напряжение питания | 15 Vcc |
Разрешение абсолютных энкодеров | 16 битов, 24 бита |
Разрешение инкрементального энкодера (импульсы/оборот) | 8 unit, 12 unit, 15 unit |
Температура процесса | МАКС.: 85 °C (185 °F) МИН.: -40 °C (-40 °F) |
Тип | инкрементальный |
Уровень защиты | IP68 |
Материал | из нержавеющей стали |
