Инкрементальный датчик угла поворота 20 series

Производитель: Hohner Elektrotechnik GmbH

Артикул:2441882

*Цена по запросу

Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

Инкрементный роторный энкодер

Квадратный корпус, небольшая конструкция
и нормальная степень защиты
Максимальное количество импульсов / оборот
Для простых промышленных требований
Электрические характеристики
Макс. потребляемый ток: 80 мА (без нагрузки)
Макс. выходная нагрузка: 30 мА (на канал)
Остаточные пульсации: макс. ± 5% UB
Питание: 5 В ПОСТОЯННОГО ТОКА ± 5%
Макс. потребляемый ток: 80 мА

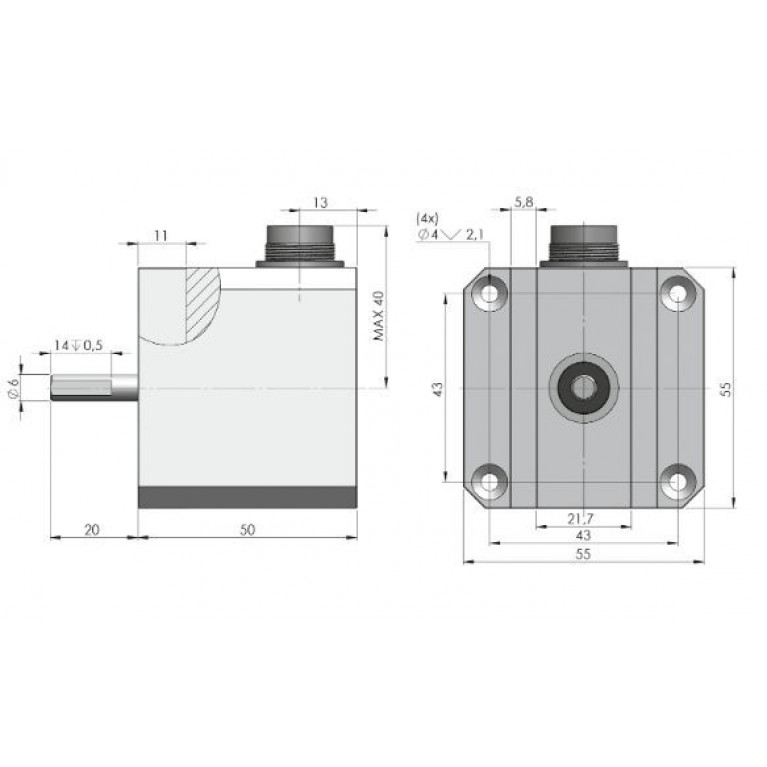

Механические характеристики
Корпус/фланец: цинковое литье под давлением - кадмиевое покрытие
Вал: нержавеющая сталь
Подшипник: Радиальный шарикоподшипник
Вес: около 0,5 кг
Тип защиты: IP 41 согласно DIN 40050
Макс. скорость: 3.000 U/мин
Момент инерции: 10 гсм2
Крутящий момент: около 0,4 Нсм
Макс. нагрузка на вал: осевая 5 Н
радиальная 3 Н

Характеристики

Выходной сигнал	аналоговый
Диаметр оси	6 mm (0 in)
Механическая характеристика	с фланцем
Напряжение питания	15 Vcc, 24 Vcc, 5 Vcc, 12 Vcc
Разрешение инкрементального энкодера (импульсы/оборот)	1 024 unit
Температура процесса	МАКС.: 70 °C (158 °F) МИН.: -30 °C (-22 °F)
Технология	механический
Тип	инкрементальный
Частота на выходе	25 kHz
Применение	для промышленности
Материал	из нержавеющей стали
