Первая сборка на основе полого вала с многооборотной функцией без батарейки

Счетчик вращения без батарейки, на основе технологии аккумулирования энергии

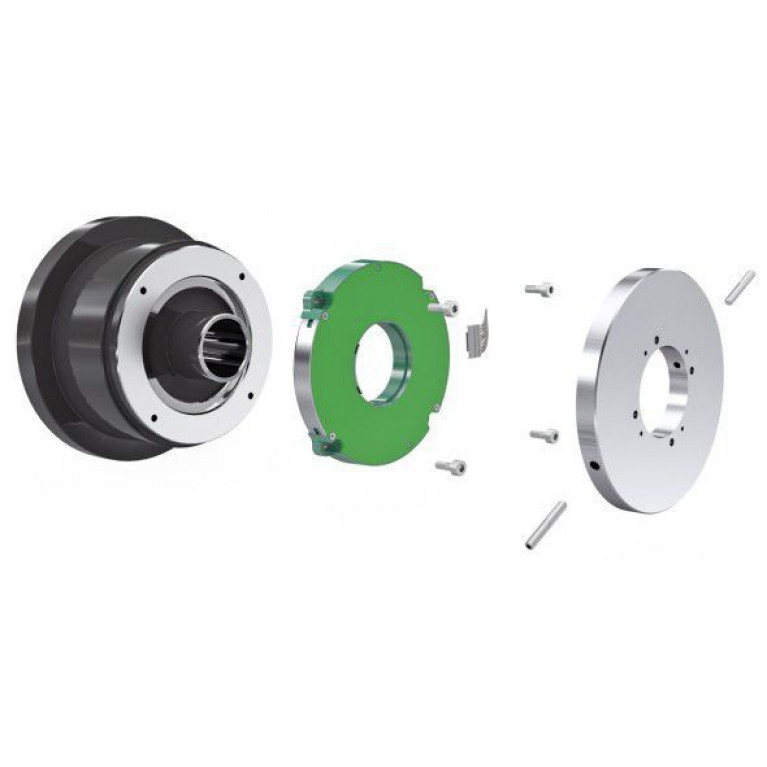

Полая бесподшипниковая конструкция центра для оптимального механического расположения на робототехнических стыках и приводах
Валы доступны с внутренним диаметром 30 мм и 50 мм
Емкостная система измерения обеспечивает высокую точность даже в агрессивных средах
Непатентованные интерфейсы стандартов SSI и BiSS C
Легко установить, не требует технического обслуживания
Многооборотный счетчик без батареи — датчик Виганда, аккумулирующий энергию

В многооборотных моделях счетчик вращения питается автономно, с использованием технологии аккумулирования энергии Виганда компании POSITAL. Это устраняет необходимость в резервных батареях и сокращает расходы на обслуживание.

Не требует внешнего источника питания/батарей
Больший срок службы
Работает в агрессивных средах
Бесконтактное измерение — нет механического износа
Абсолютная однооборотная позиция — емкостная технология измерения

В любом энкодере есть две принципиальных детали: статор и ротор, обе имеющие проводящие поверхности особой формы. Эти поверхности, действующие как пластины конденсатора, размещаются в непосредственной близости. По мере вращения ротора частицы проводящих поверхностей изменяют свое относительное положение, вызывая изменение конденсаторной связи в системе. Это в свою очередь меняет амплитуду и угол сдвига фазы высокочастотного электрического сигнала, сгенерированного внешним контуром в статоре. Особые устройства ASIC перехватывают и расшифровывают эти вариации сигнала, чтобы определить угловое положение ротора с высоким уровнем точности.
