Энкодер с проволочным приводом SG5

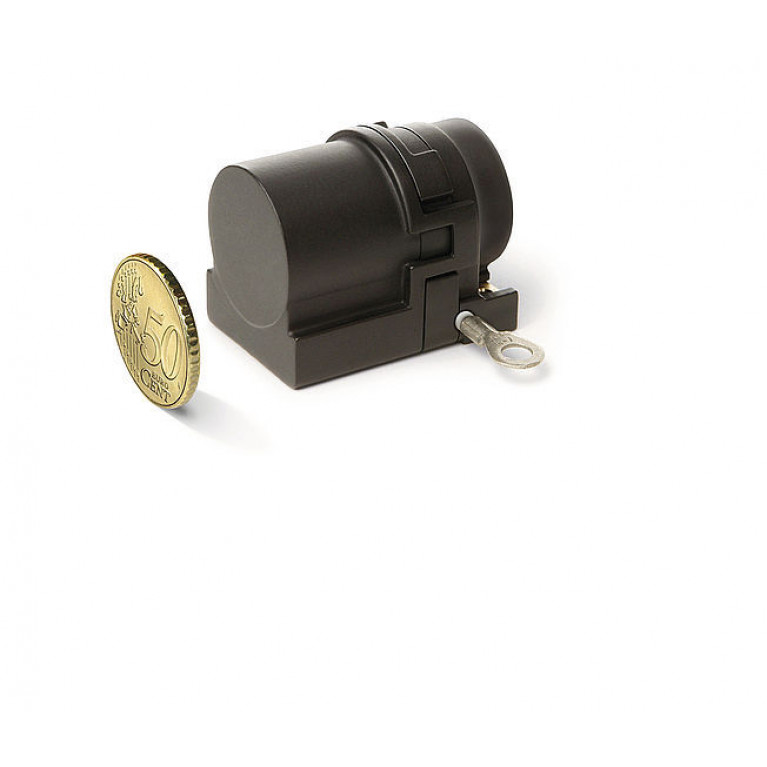

Миниатюрный энкодер с проволочным приводом с длиной измерения 600 мм
Миниатюрный энкодер с проволочным приводом предназначен для измерения линейных расстояний. Его длина измерения 600 мм является очень большой, учитывая его малые размеры. SG5 универсален в использовании благодаря стандартизированным интерфейсам.

Профиль SG5:
Очень маленькая конструкция
Универсально применим благодаря стандартизированным интерфейсам
Простой монтаж

Потенциометр, напряжение или выходная мощность
Корпус из армированного пластика
Механические данные
Характеристика - Технические данные - Дополнительная информация
Корпус - армированный пластик
Конструкция провода - c0,36 мм - Стальной провод (нержавеющий). с пластиковым покрытием
Усилие выдвижения - £3 Н
Абсолютная точность - ±0,35 % (потенциометр) - Относительно длины измерения (мм)
Длина кабеля - £15 м - тип энкодера P10
- £30 м - энкодер типа MWI
- £20 м - энкодер типа MWU
Вес - -0,06 кг
Электрические данные - - -
■ Потенциометр энкодера Характеристика - Технические данные - Дополнительная информация
Мощность - 2 Вт при 70 °C -
Сопротивление - 10 kQ
Толерантность по сопротивлению - ±5 % -
Толерантность линейности - ±0,25 % -
■Преобразователь, выходная мощность - - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 24 В постоянного тока ±20 % - при £500 Qload
Выходной ток - 4 ... 20 мА -
■Преобразователь, выход напряжения - - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 15... 28 В постоянного тока - при 3 мА. без нагрузки
Выходное напряжение - 0 ... 10 В постоянного тока - lLoaa £10 мА
Нагрузка - £10 мА
