Датчик перемещения с кабелем SGP/1
Производитель:
SIKO GmbH
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
Энкодер SGP/1 с проводным приводом
прочная конструкция с аналоговым выходом и измерительной длиной 6000 мм
Энкодер с аналоговым выходом, потенциометрическим, источником тока или выходом по напряжению, с длиной измерения до 6000 мм. Простая настройка выходного сигнала на фактическую измерительную длину с помощью встроенного редукторного механизма.
Профиль SGP/1:
Прочная конструкция
Длины измерения до макс. 6000 мм
Потенциометр, напряжение или выходная мощность
Корпус из алюминия и пластика
Потенциометр/диапазон сопротивления адаптирован к фактической длине измерения с помощью встроенного редуктора
Различные типы проводов

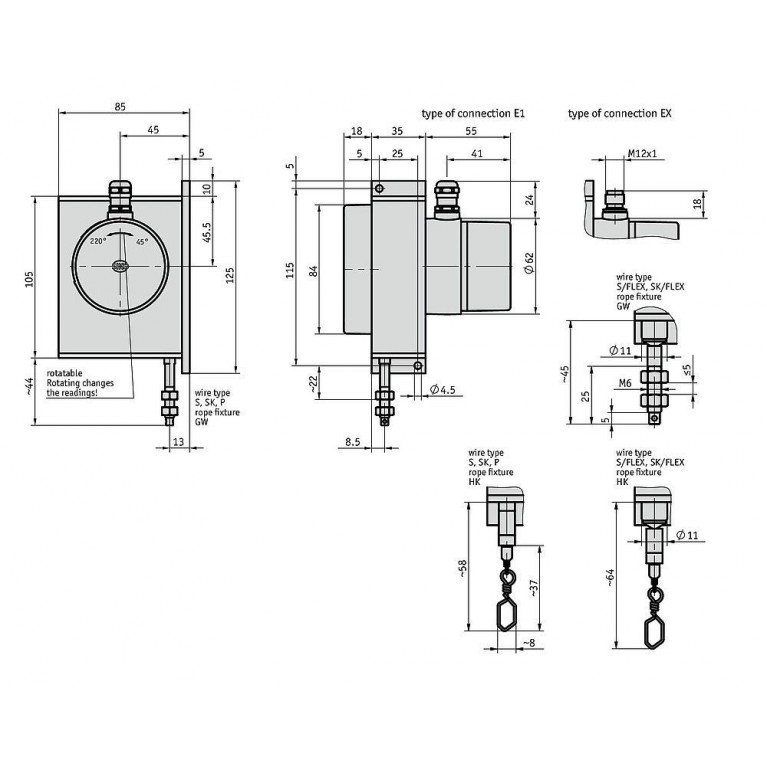

Механические данные - -
Характеристика - Технические данные - Дополнительная информация
Корпус - алюминий/пластик -
Конструкция провода - c0,54 мм - Стальная проволока (нержавеющая)
- c0,87 мм - стальная проволока (нержавеющая). с пластмассовым покрытием
- c1,05 мм - Паралейн
Усилие растяжения - S8 N -
Измеренное расстояние/революция канатного барабана - 200 мм -
Акселерация - 223,5 грн/с2 -
Вес - -0,7 кг -
максимальная скорость движения
Диапазон измерений [мм] - 750 - 1000 - 1250 - 1500 1750 - - - 2000 - 2250 - 2500 - 2750 3000 - - 3250 - 3500 - 6000
Скорость движения [мм/с] - 2200 - 2300 - 2300 - 2400 - 2490 - 2500 - 2600 - 2700 - 2800 - 2800 - 2900 - 21000 - 21000
Электрические данные
потенциометр кодирования
Характеристика - Технические данные - Дополнительная информация
Мощность - 2 Вт при 70 5С -
Резистент - 1 кК - P01
- 2 кК - ПО 2
- 5 kQ - PO 5
- 10 кК - P10
Толерантность к сопротивлению - ±5 % -
Линейность толерантности - ±0,25 % -
Измерительный преобразователь, выходная мощность - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 10 ... 30 В пост. тока - между l+ и I-. нагрузкой 2500 Q
Выходной ток - 4 ... 20 мА -
Датчик, выходное напряжение - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 15... 28 В пост. тока - при 3 мА без нагрузки
Выходное напряжение - 0 ... 10 В ПОСТ. ТОКА -
Сопротивление - 2 ... 10 кQ - против GND
Нагрузка - 215 мА
прочная конструкция с аналоговым выходом и измерительной длиной 6000 мм
Энкодер с аналоговым выходом, потенциометрическим, источником тока или выходом по напряжению, с длиной измерения до 6000 мм. Простая настройка выходного сигнала на фактическую измерительную длину с помощью встроенного редукторного механизма.
Профиль SGP/1:
Прочная конструкция
Длины измерения до макс. 6000 мм
Потенциометр, напряжение или выходная мощность
Корпус из алюминия и пластика
Потенциометр/диапазон сопротивления адаптирован к фактической длине измерения с помощью встроенного редуктора
Различные типы проводов
Механические данные - -
Характеристика - Технические данные - Дополнительная информация
Корпус - алюминий/пластик -
Конструкция провода - c0,54 мм - Стальная проволока (нержавеющая)
- c0,87 мм - стальная проволока (нержавеющая). с пластмассовым покрытием
- c1,05 мм - Паралейн
Усилие растяжения - S8 N -
Измеренное расстояние/революция канатного барабана - 200 мм -
Акселерация - 223,5 грн/с2 -
Вес - -0,7 кг -
максимальная скорость движения
Диапазон измерений [мм] - 750 - 1000 - 1250 - 1500 1750 - - - 2000 - 2250 - 2500 - 2750 3000 - - 3250 - 3500 - 6000
Скорость движения [мм/с] - 2200 - 2300 - 2300 - 2400 - 2490 - 2500 - 2600 - 2700 - 2800 - 2800 - 2900 - 21000 - 21000
Электрические данные
потенциометр кодирования
Характеристика - Технические данные - Дополнительная информация
Мощность - 2 Вт при 70 5С -
Резистент - 1 кК - P01
- 2 кК - ПО 2
- 5 kQ - PO 5
- 10 кК - P10
Толерантность к сопротивлению - ±5 % -
Линейность толерантности - ±0,25 % -
Измерительный преобразователь, выходная мощность - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 10 ... 30 В пост. тока - между l+ и I-. нагрузкой 2500 Q
Выходной ток - 4 ... 20 мА -
Датчик, выходное напряжение - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 15... 28 В пост. тока - при 3 мА без нагрузки
Выходное напряжение - 0 ... 10 В ПОСТ. ТОКА -
Сопротивление - 2 ... 10 кQ - против GND
Нагрузка - 215 мА
Характеристики
Выходной сигнал | аналоговый |
Технология | потенциометрический |
Тип | с кабелем |
