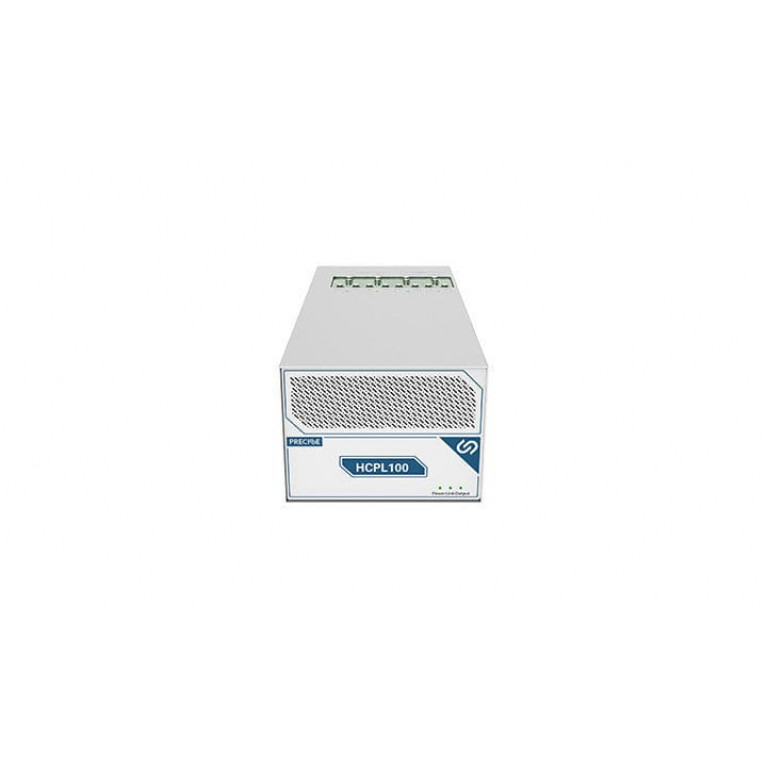

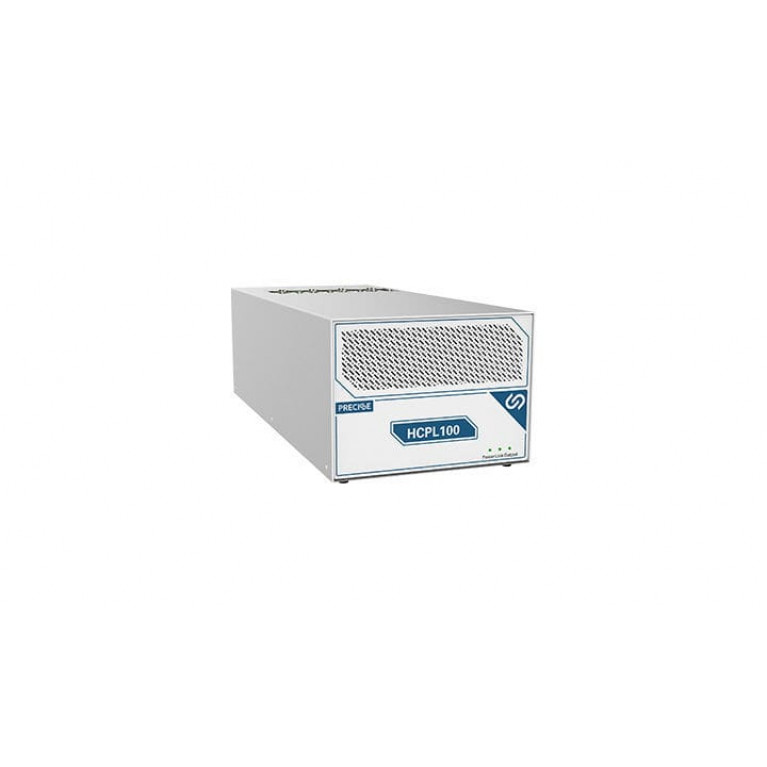

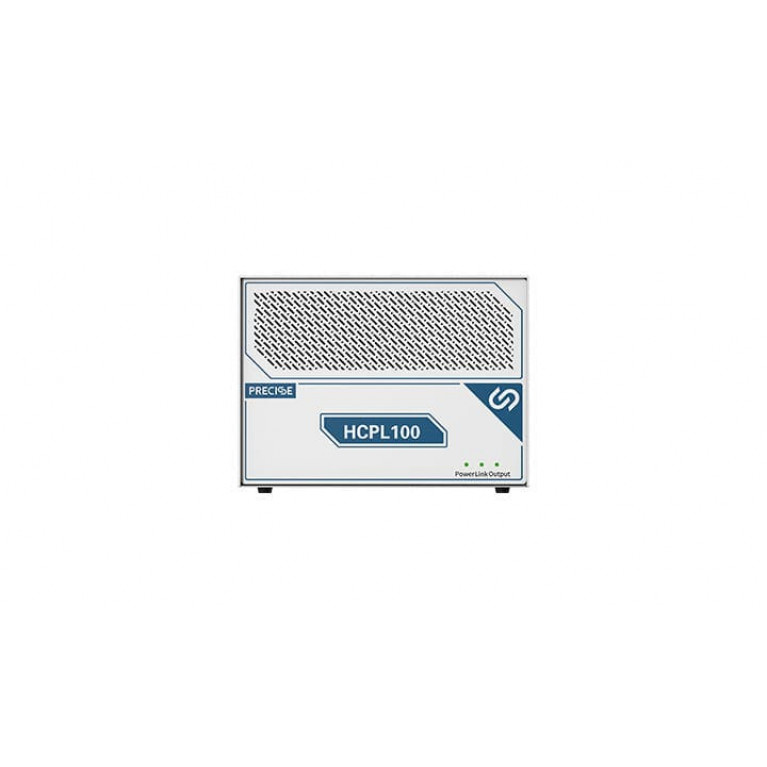

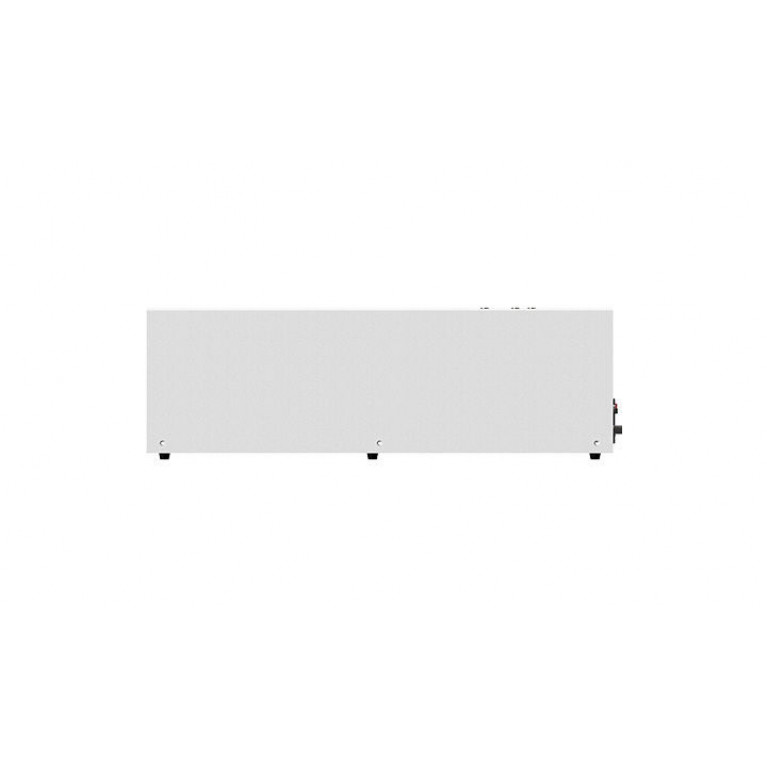

Сильноточный импульсный источник питания HCPL100 - это импульсный источник постоянного тока, который обладает такими характеристиками, как большой выходной ток (1000A), крутой фронт импульса (15uS), поддержка двухканального измерения импульсного напряжения (пиковая выборка) и поддержка переключения полярности выхода. Оборудование может быть использовано в случаях тестирования на высоких токах, таких как диоды Шоттки, выпрямительные мосты, IGBT-устройства, полумостовые модули IGBT, модули IPM и т.д. С помощью этого прибора можно самостоятельно выполнить сканирующее испытание "ток-напряжение".

Характеристика изделия
- Ширина импульса плавно регулируется от 50 мкс до 500 мкс;
- сверхбыстрый нарастающий фронт 15 мкс;
- Два синхронных измерительных напряжения, 0.3mV-18V;
- 5A-1000A выход программного управления, может быть несколько параллельных до 6000A
- Точность тестирования 0,1%;
- Поддерживает защиту от перегрузки по току и защиту от аномального размыкания цепи
- Для быстрого тестирования IGBT или SiC однотрубных и полумостовых транзисторов
- может использоваться для испытания времени отклика преобразователя высокого тока (шаг)
