Обзор

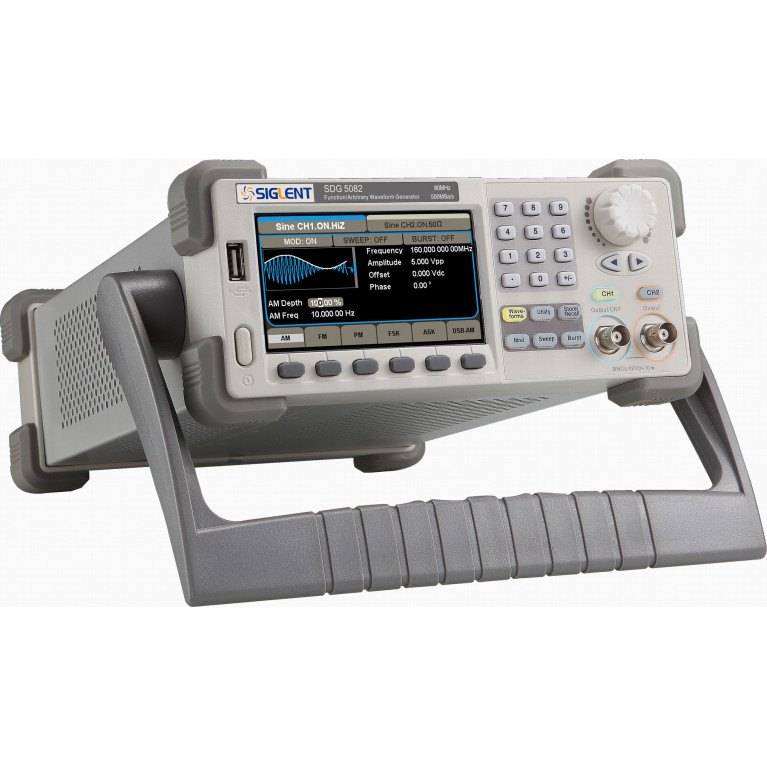

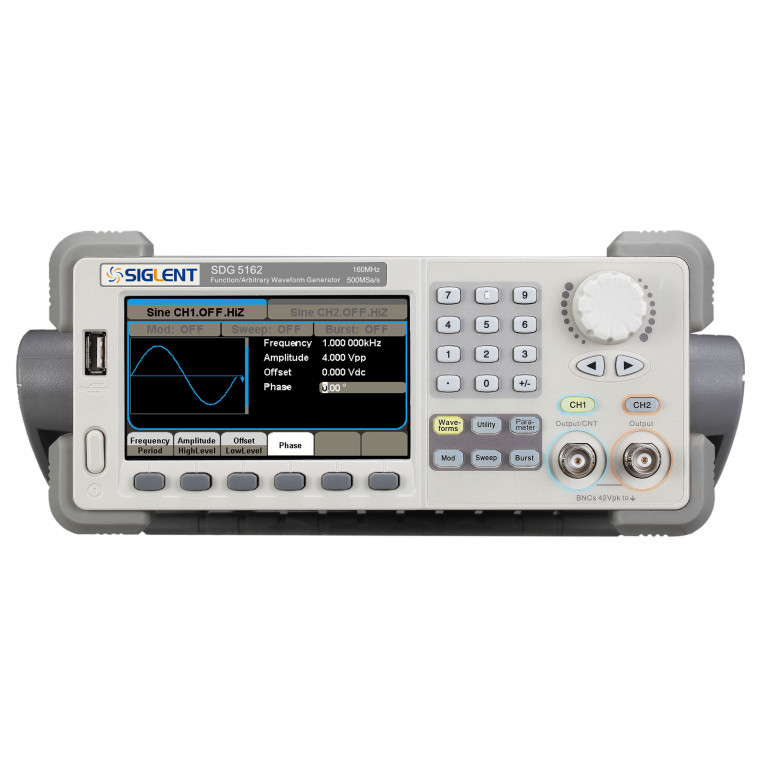

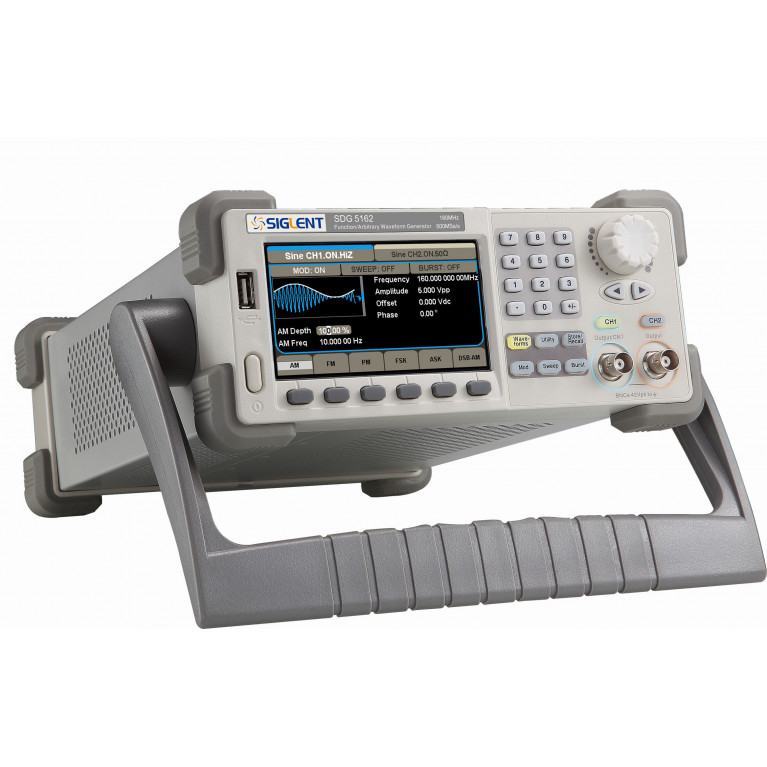

После выхода серии SDG1000 в 2011 году компания SIGLENT разработала многофункциональный генератор сигналов произвольной формы серии SDG5000. Серия SDG5000 сочетает в себе отработанную технологию, принятую в SDG1000, передовую технологию DDS и независимо разработанную Easypulse технологию SIGLENTs. Он объединяет семь основных функций прибора в одну.

Особенности и преимущества
◆ Применяйте технологию DDS, двухканальный выход, фазовую регулировку
◆ Выходная частота до 160 МГц, частота дискретизации 500MSa/s, разрешение по вертикали 14 бит, максимальная длина волны 512Кпс
◆ Высокочастотная стабильность 2ppm, низкий уровень фазового шума -116dBc/Hz
◆ Обилие функций модуляции, частотно-частотный выход, импульсный выход, импульсный выход
◆ Встроенный высокоточный счетчик частоты, частотный диапазон: 100мГц - 200МГц - 100мГц - 200МГц
◆ Принять уникальную технологию EasyPulse, может выводить импульсный сигнал, которые имеют низкий джиттер, быстрый рост и падение фронта, очень малый рабочий цикл. Широкий диапазон регулировки ширины фронта и импульса.
◆ Беспроблемная работа с сиглентным цифровым запоминающим осциллографом
◆ Поддержка протокола USB-TMC и управления командами программирования SCPI

По сравнению с традиционной технологией, инновационная технология EasyPulse обладает следующими превосходящими преимуществами:
◆ Может выдавать импульсы с быстрым нарастающим/падающим фронтом импульсов (6ns) при очень низкой частоте (менее 1 Гц)
◆ Ширина импульса может быть сведена к минимуму до 12нс при низких частотах, с чрезвычайно низким рабочим циклом
◆ Параметры импульса можно легко и быстро изменить без обновления данных осциллограмм
◆ Кромка или ширина импульса могут быть широко отрегулированы

Применение:
◆ IC test
◆ Имитация датчика
◆ Моделирование сигналов окружающей среды
◆ Функциональная проверка электрических цепей
◆ Образование и обучение
