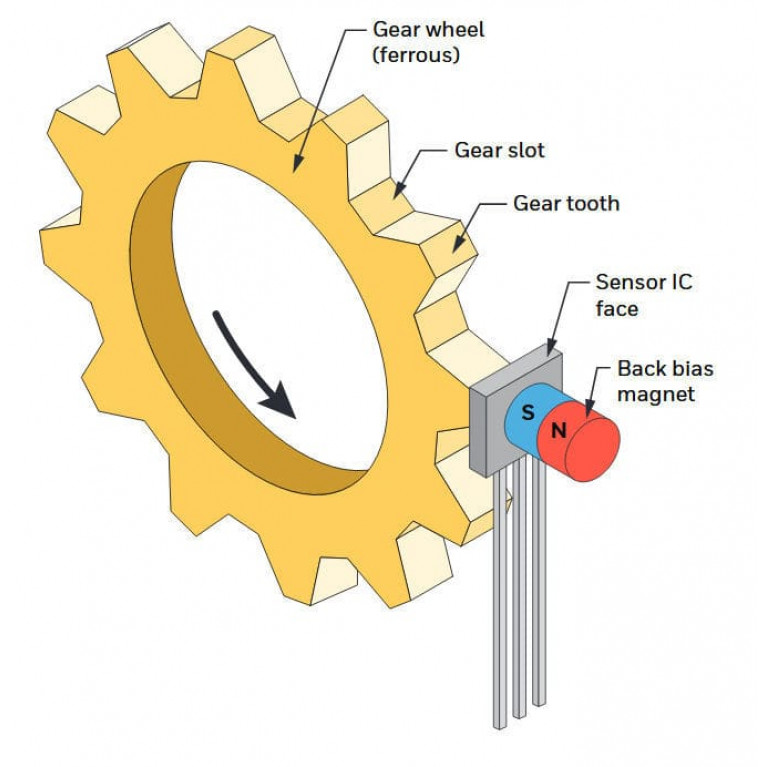

VG481V1 содержит двухпиковую схему обнаружения, которая соединена с элементом эффекта Холла для определения скорости колеса-мишени черной шестерни. Магнит со смещением обеспечивает изменение магнитного поля по мере перемещения колеса мишени мимо ИС сеньора. ИС датчика функционирует по отношению к пиковым и щелевым магнитным уровням. Выход ИС датчика находится либо в высоком, либо в низком состоянии, что соответствует характеристикам целевого зуба/слота. ИС VG481V1 состоит из регулятора напряжения, тактового генератора/осциллятора, элемента Холла, усилителя, внутренней дорожки пика/долина и тросселей, компаратора и выходного каскада с открытым коллектором. ИС датчика защищена от ненормальной работы при низком напряжении цепью покоя при включении питания. Выходная цепь содержит защиту от короткого замыкания. Регулятор напряжения содержит защиту от обратного подключения. Уровень нарезки получается из сохраненных пиковых и долинных значений. Алгоритм запуска удерживает выходное состояние до тех пор, пока уровень нарезки не достигнет стабильного положения. VG481V1 имеет нулевую скорость, которая может быть достигнута после первоначального запуска, пока подаётся питание. ИС VG481V1 предлагается в плоском корпусе в стиле TO-92 с прямыми выводами в объемной упаковке, что позволяет компактно компоновать плату ПК

Дифференциация

Обеспечивает меньшее изменение рабочей точки.

Ценность для клиентов

Использует схему обнаружения двойного пика, полученную из сохраненных пиковых и долинных значений. Это обеспечивает нулевую скорость и более точное отслеживание целей, которые имеют биение и другие вариации.
AEC-Q100 сертифицирована и часто подходит для применения в автомобильной промышленности.
Обеспечивает более высокую точность.

Особенности

Датчик скорости с задней стороны ИС
Нулевая скорость
