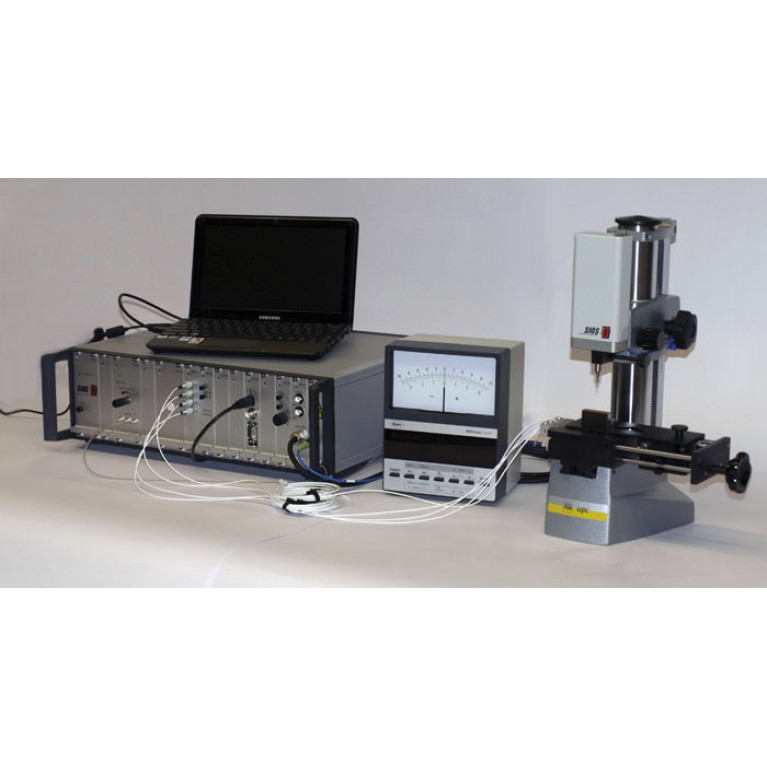

Высокоточная система калибровки блока манометров

измерительная схема с двумя выровненными зондами

Лазерный интерферометрический зонд LM 20 гарантирует высокую точность и линейность измерений

для калибровки набора калибровочных блоков из 122 деталей требуется всего 15 стандартных калибровочных блоков

экономия затрат благодаря низкой трудоемкости повторной калибровки

экономия времени измерения благодаря последовательности измерений, управляемой пользователем

возможность калибровки нестандартных номинальных размеров и материалов

высокая линейность во всем диапазоне измерений

постоянное измерительное усилие зонда во всем диапазоне измерений

коррекция образца для испытаний и нормальной температуры

датчик температуры материала (опционально 4 штуки)

Программное обеспечение для ПК под Windows

Система калибровки калибровочных блоков EPP для калибровки калибровочных блоков использует лазерный интерферометрический зонд LM 20 в качестве верхнего измерительного зонда. Он имеет диапазон измерения 20 мм и разрешение 1 нм. Физико-технический бундесанштальт Брауншвейга определил, что погрешность измерения этого зонда при калибровке манометрических блоков составляет менее 10 нм. Это означает, что количество необходимых стандартных калибровочных блоков может быть сокращено до 15 для набора калибровочных блоков из 122 частей в соответствии с рекомендациями PTB.

С помощью процедуры калибровки можно определить и устранить линейные ошибки тестера манометрических блоков (несоосность, перекос зонда, влияние температуры). Удобное управление испытательной станцией блока манометров, а также коррекция, оценка и вывод измеренных значений осуществляются с помощью ПК с программным обеспечением "InfasGAUGE" (параллельная калибровка блока манометров).
