Стандарт CS3 с калибровкой DAkkS

Компактная калибровочная система для проверки и повторной калибровки вакуумметров в диапазоне от 1.000 до 1 x 10-3 мбар.

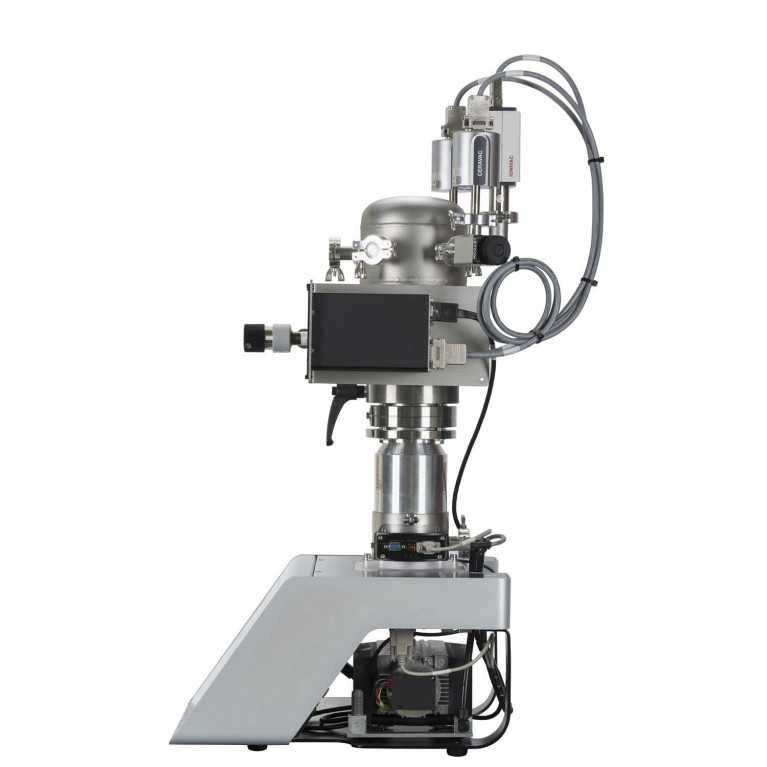

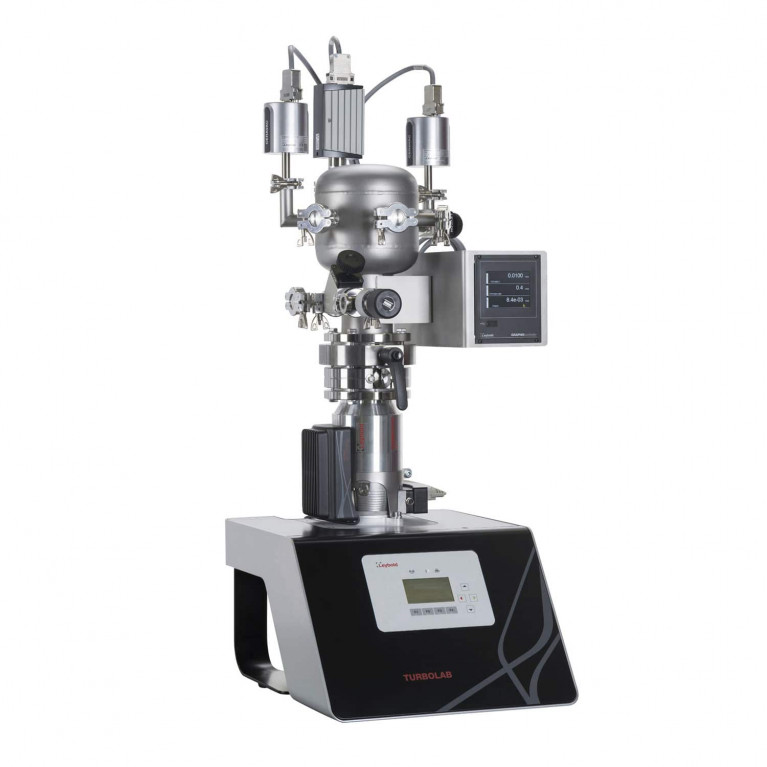

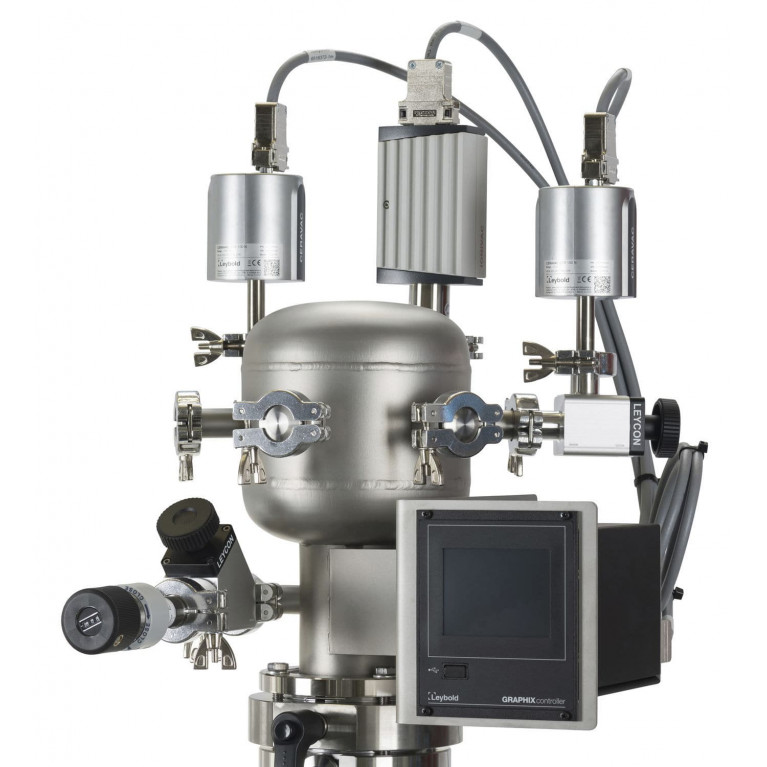

Базовый блок стандарта CS3 в основном состоит из калибровочной камеры из нержавеющей стали (конструкция по DIN 28 418 соответственно ISO/DIS 3567/68). Поставляется с тремя калибровочными портами, турбомолекулярной системой сухого сжатия TURBOLAB 90, ручным входом газа в комплекте с дозирующим клапаном и высоковакуумным дросселирующим клапаном для дросселирования скорости всасывания, соответственно для изоляции насосной системы. Полный диапазон манометров IONIVAC ITR90 предназначен для отображения полного диапазона давления датчиков для калибровки, а также предельного давления в системе.

Кроме того, базовый блок поставляется с двумя эталонными преобразователями давления CERAVAC CTR100N (1 x 1Torr, 1 x 1000Torr), устройством отображения GRAPHIX THREE и соответствующими соединительными кабелями. Все вместе они откалиброваны в соответствии с новейшими нормативами DAkkS.

Калибровка при низких давлениях (10-3 бис 2 × 10-1 мбар-диапазон) может проводиться в динамическом режиме, т.е. количество газа на входе вручную уравновешивается с перекачиваемыми потоками газа. При более высоких давлениях (до атмосферного) калибровка должна проводиться в статическом режиме, т.е. калибровочная камера изолирована от насосной системы и газ допускается до достижения желаемого значения давления. Статическая калибровка требует низкого уровня газовыделения, что достигается благодаря чистой калибровочной камере и большому времени перекачки.
