ПЕРЕПУСКНОЙ КЛАПАН ЗОЛОТНИКОВОГО ТИПА С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ ПАТЕНТ США № 7,137,406

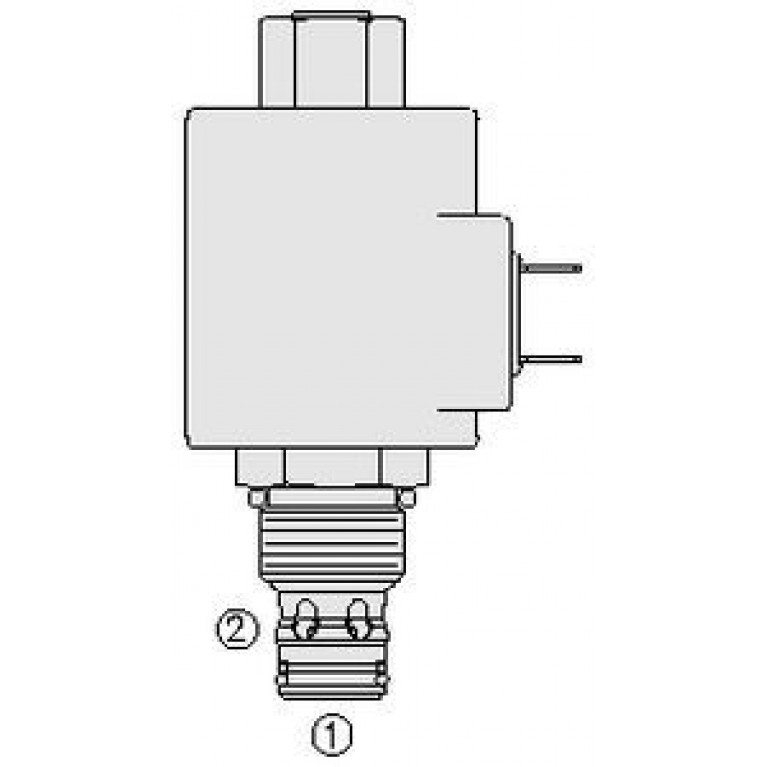

SVRV10-26X - это нормально открытый перепускной клапан с соленоидным управлением, золотникового типа, с резьбовым соединением. Когда катушка активирована, пилот закрывает дренажный поток, а золотник закрывает порт 2. В этом положении клапан работает как перепускной клапан, сбрасывая поток из порта 1 в порт 2. Пилот открывается, когда давление в порту 1 превышает установленное давление. Пилотный поток сбрасывается в порт 2.

Особенности
Различные диапазоны давления.
Катушка с непрерывным режимом работы.
Закаленные катушка и сепаратор для длительного срока службы.
Опциональные напряжения и выводы катушки.
Картриджи взаимозаменяемы по напряжению.
Эффективная конструкция с мокрой арматурой.
Дополнительные водонепроницаемые катушки E-Coils с классом защиты IP69K.
Общепринятая в промышленности полость.

Жидкости:
Минеральная или синтетическая со смазывающими свойствами
Диапазон вязкости жидкости:
7.4 - 420 сСт
Максимальный рабочий уровень загрязнения:
18/16/13 согласно ISO 4406

Вес устройства:
0.19 кг (0,42 фунта)
Площадь внутренней смачиваемой поверхности:
183 см² (28,4 дюйма²)

Полость:
VC10-2
10-образные двухходовые полости
Момент установки картриджа:
32.5 - 35,2 Н-м (24 - 26 фунт-футов)
Максимально допустимый крутящий момент:
54.2 Н-м (40 фунт-футов)
Момент затяжки гайки катушки:
5.4-6,8 Н-м (4-5 фунт-футов)
Ограничение ориентации:
Нет
