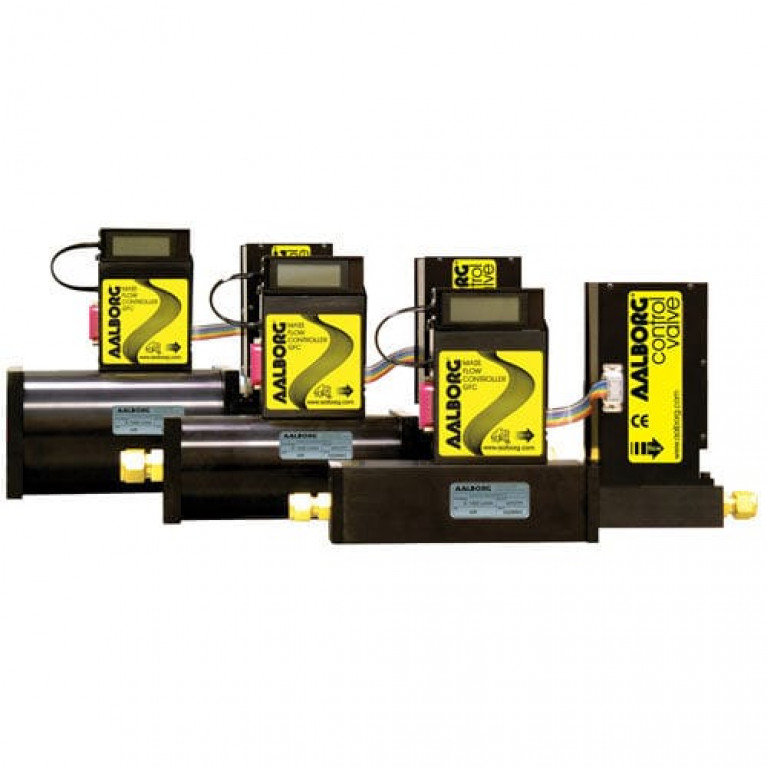

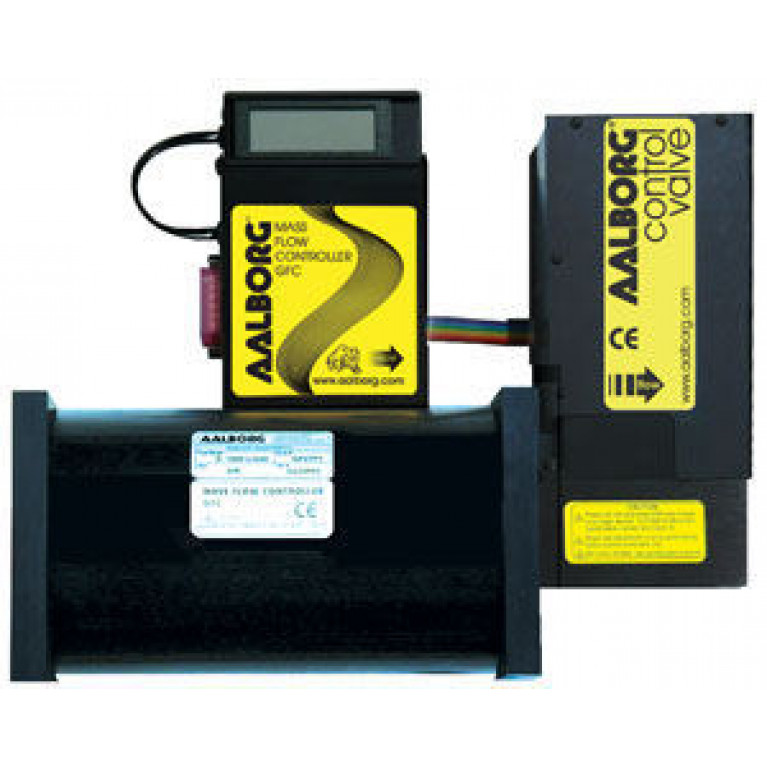

Термально-массовый регулятор расхода GFC
Производитель:
Aalborg Instruments
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
Особенности дизайна
- ± 1% Точность FS стандартная
- жёсткая металлическая конструкция
- доступные диапазоны расхода от 0 до 10 куб. см до 0-1000 об/мин
- максимальное давление 1000 фунтов на кв. дюйм (70 бар)
- герметичность 1 x 10-9 куб. см гелия
- отслеживаемая сертификация NIST
- встроенный поворотный ЖК-дисплей (некоторые модели)
- локальное или дистанционное управление уставками
- 0-5 В пост. тока и 4-20 мА сигналы
- защита цепи
- вариант сумматора
ЖК-дисплей является дополнительным, также предлагается с удаленным дисплеем
Доступны алюминиевые модели
Модели регуляторов расхода GFC тепловых масс предназначены для индикации и управления заданными скоростями потока газов.
GFC сочетает в себе характеристики и точность обычных устройств массового расхода в уникальной компактной конструкции при невысокой стоимости, ранее недостижимой. Каждый из этих контроллеров оснащен усовершенствованным прямым трубчатым датчиком в сочетании с элементами пропускания потока, изготовленными из алюминия и латуни для неагрессивных газов или нержавеющей стали 316 для агрессивных применений. Регулировка нуля и пролета доступна снаружи преобразователей.
Принципы деятельности
Дозируемые газы делятся на два ламинарных потока, один из которых проходит через первичный расходный канал, а другой - через капиллярную трубку датчика. Оба канала предназначены для обеспечения ламинарных потоков, поэтому соотношение их расхода является постоянным.
Две прецизионные обмотки для измерения температуры на трубке датчика нагреваются, и при прохождении потока газ переносит тепло от верхней к нижней обмотке. Полученная разница температур пропорциональна изменению сопротивления обмоток датчика.
- ± 1% Точность FS стандартная
- жёсткая металлическая конструкция
- доступные диапазоны расхода от 0 до 10 куб. см до 0-1000 об/мин
- максимальное давление 1000 фунтов на кв. дюйм (70 бар)
- герметичность 1 x 10-9 куб. см гелия
- отслеживаемая сертификация NIST
- встроенный поворотный ЖК-дисплей (некоторые модели)
- локальное или дистанционное управление уставками
- 0-5 В пост. тока и 4-20 мА сигналы
- защита цепи
- вариант сумматора
ЖК-дисплей является дополнительным, также предлагается с удаленным дисплеем
Доступны алюминиевые модели
Модели регуляторов расхода GFC тепловых масс предназначены для индикации и управления заданными скоростями потока газов.
GFC сочетает в себе характеристики и точность обычных устройств массового расхода в уникальной компактной конструкции при невысокой стоимости, ранее недостижимой. Каждый из этих контроллеров оснащен усовершенствованным прямым трубчатым датчиком в сочетании с элементами пропускания потока, изготовленными из алюминия и латуни для неагрессивных газов или нержавеющей стали 316 для агрессивных применений. Регулировка нуля и пролета доступна снаружи преобразователей.
Принципы деятельности
Дозируемые газы делятся на два ламинарных потока, один из которых проходит через первичный расходный канал, а другой - через капиллярную трубку датчика. Оба канала предназначены для обеспечения ламинарных потоков, поэтому соотношение их расхода является постоянным.
Две прецизионные обмотки для измерения температуры на трубке датчика нагреваются, и при прохождении потока газ переносит тепло от верхней к нижней обмотке. Полученная разница температур пропорциональна изменению сопротивления обмоток датчика.
Характеристики
Давление | МАКС.: 1 000 psi МИН.: 5 psi |
Другие характеристики | с дисплеем LCD, с аналоговым выходом, точный, компактный, из нержавеющей стали, для OEM, для низких расходов, для высокого расхода, экономичный |
Жидкость | для газа |
Номинальный диаметр | МАКС.: 0,8 in МИН.: 0,1 in |
Расход | МАКС.: 1 000 l/min (264 us gal/min) МИН.: 0 l/min (0 us gal/min) |
Технология | термально-массовый |
