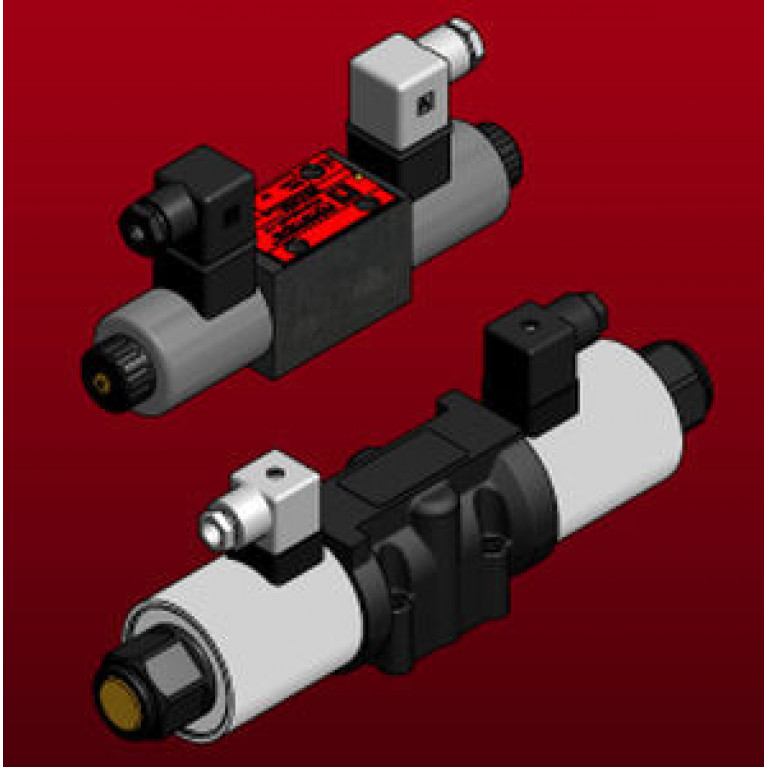

МЫ AH клапан управления по направлению 6 главным образом состоим
тела клапана (1), катышка управления (5) при 2 центризуя
весны (4) и или один или два миллиона работая соленоид (2+
3), в зависимости от применения.
Трехпозиционные клапаны управления по направлению приспособлены с
2 соленоида и 2 весны. Двух позиционное дирекционное
модулирующие лампы имеют любой один соленоид и одно возвращение
скачут или 2 соленоида и агрегат защелки.
Катышка управления (5) перенесена от своей первоначальной позиции в
необходимое положение конца при помощи соленоидов (2 +
3).This включает необходимые направление тока, p к a или B.
Путем выключать соленоид катышка возвращает к
центр или положение смещения.
Работая соленоиды соленоиды DC. Для поставкы AC
соленоиды обеспечены с выпрямителем тока, который
интегрировано сразу в разъемы (6+7) или внутренность
катушка. Разъемы могут быть повернуты 90°.
Путем отпускать гайку (8) соленоиды можно повернуть мимо
360° или заменено без мешать с всеми уплотнениями
клапан.
В случае неисправности или отказа источника питания, катышка
клапан может быть перенесен ручным преодолением автоматики (9).
Основное поверхностное покрытие тела клапана (1)
покрынный фосфат и соленоиды (2 + 3) цинк
покрыно.
