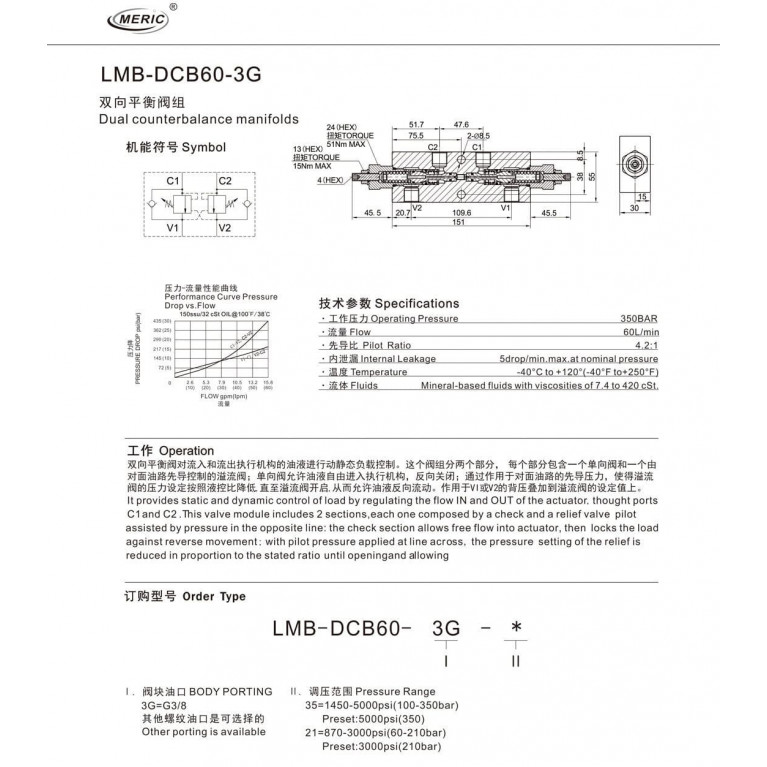

Спецификации
- Рабочее давление: 350BAR
- Поток: 60 л/мин
- Соотношение пилотов: 4.2:1
- Внутренняя утечка: 5 падение/мин.макс.при номинальном давлении
- Температура: от -40°C до +120° (от -40°F до +250°F)
- Жидкости: Жидкости на минеральной основе с вязкостью от 7,4 до 420 сСт.
Операция
Модуль клапана состоит из 2 секций, каждая из которых состоит из обратной и перепускного клапанов, управляемых давлением в противоположной линии: обратная секция обеспечивает свободный поток в привод, затем блокирует нагрузку против обратного движения; при подаче управляющего давления в противоположной линии настройка давления перепускного клапана уменьшается пропорционально указанному соотношению до тех пор, пока не откроется и не будет обеспечен контролируемый обратный поток. Обратное давление при V1 или V2 является дополнением к настройкам давления во всех функциях.
