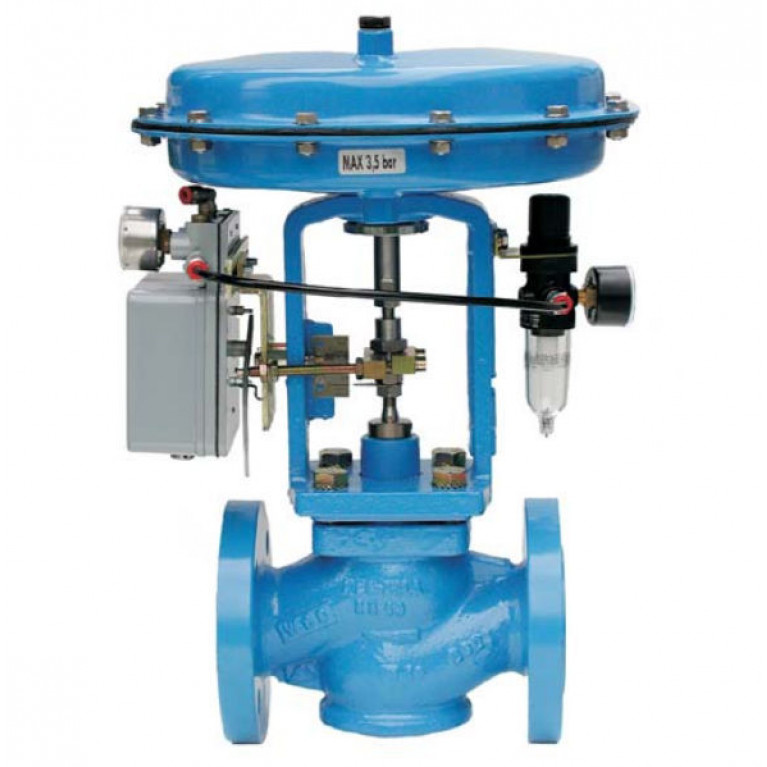

Клапаны с сепаратором серии N20 были специально разработаны для работы в тяжелых условиях, когда такие явления, как кавитация, вспыхивание или высокий уровень шума, играют важную роль.

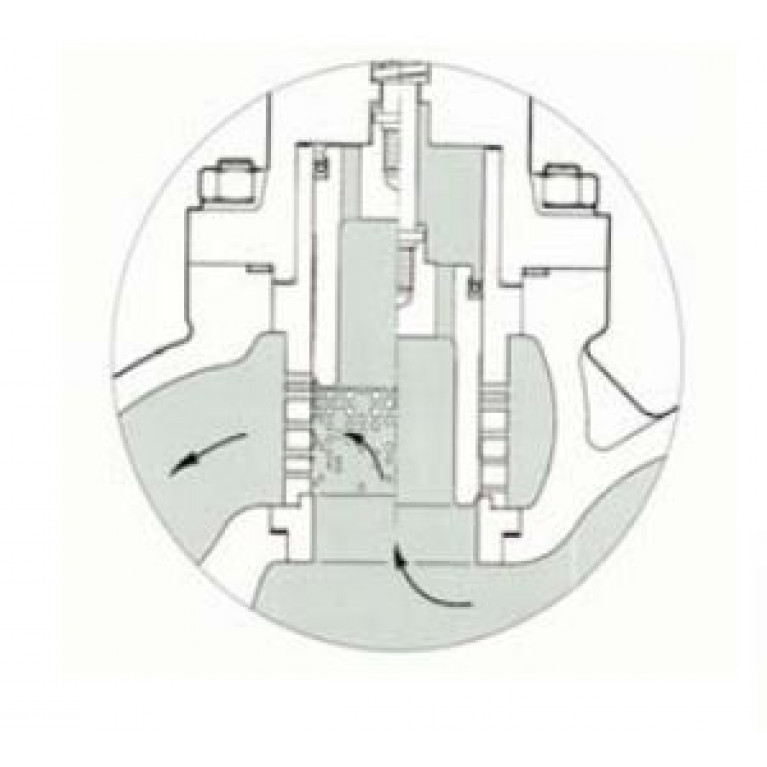

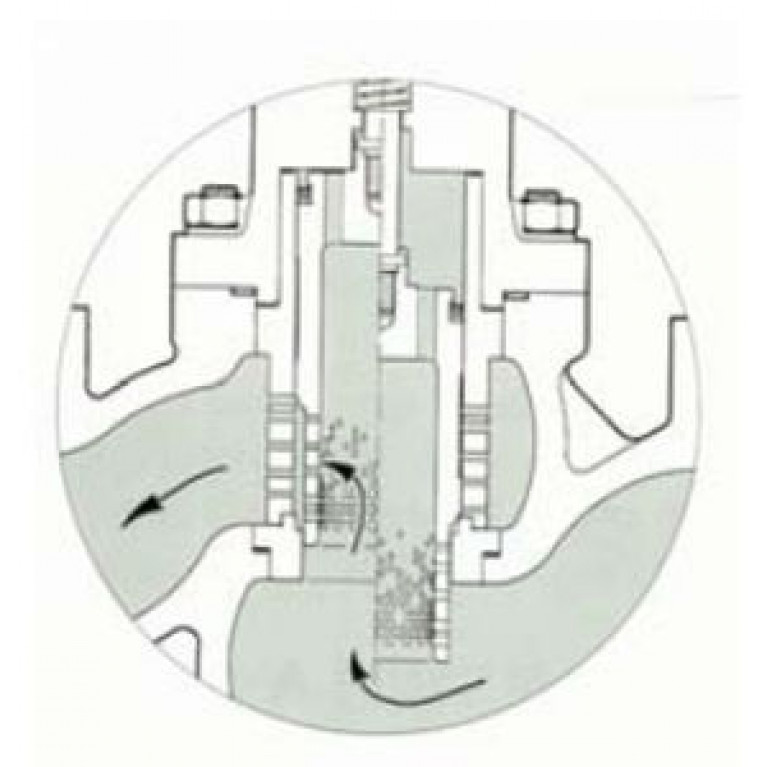

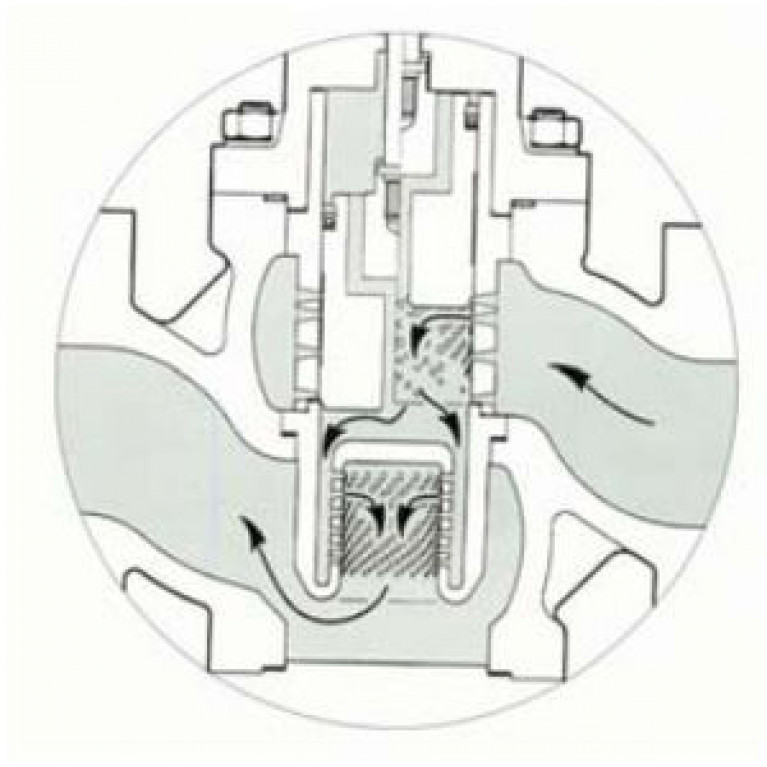

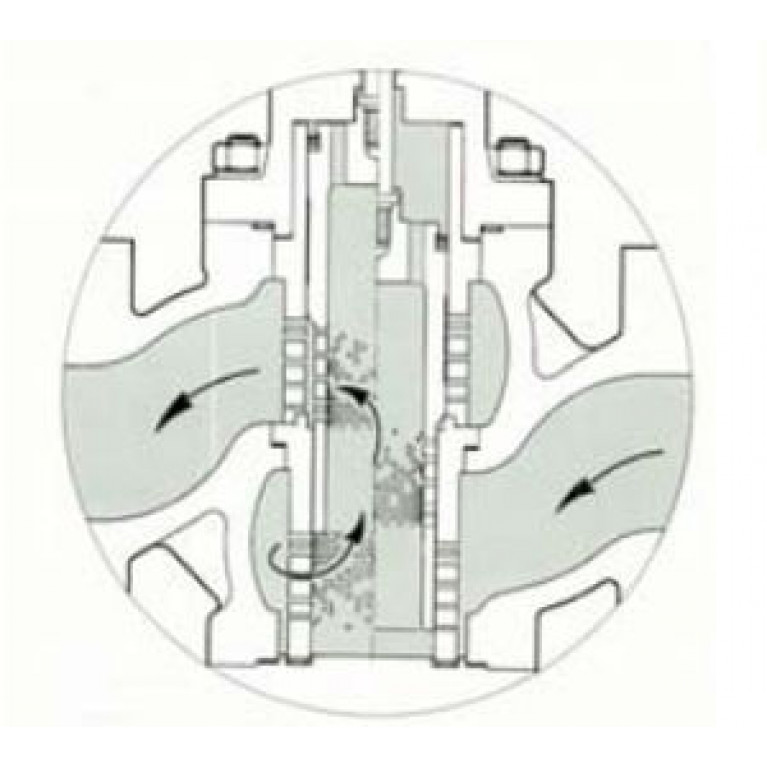

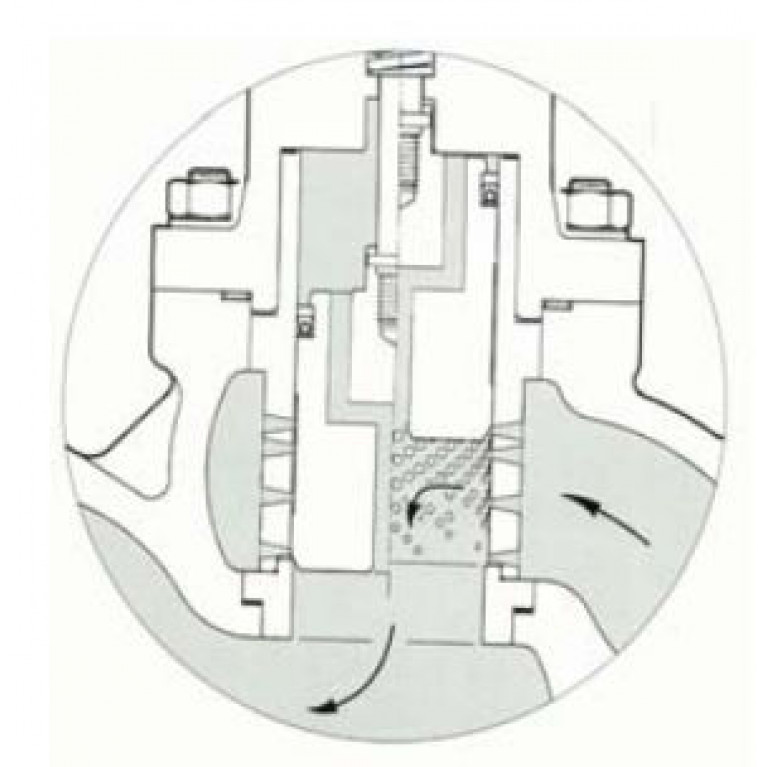

В газовой и паровой промышленности клапан с тройным сепаратором N20 имеет на 30 дБА больше, чем традиционный шаровой клапан. Клапаны N20 предлагаются с открытой оконной рамой (только для балансировки плунжера), одинарной, двойной или тройной рамой (только для малошумных целей)

Корпус клапана
Тип: глобус, одноместное сиденье
Соединения: фланцевые UNI 2223/29
PN16-250 / ANSI 150-1500 RF

Материалы
-углеродистая сталь ASTM A 216 WCB - нержавеющая сталь ASTM A 351 CF8M

МОДУЛЬНАЯ И ПРОЧНАЯ КОНСТРУКЦИЯ

МАЛЫЙ ВЕС И ГАБАРИТЫ

ДВОЙНОЙ НАПРАВЛЯЮЩИЙ ШТОК ДЛЯ ПРЕДОТВРАЩЕНИЯ СМЕЩЕНИЯ ШТОКА И ДЕФОРМАЦИИ УПЛОТНЕНИЯ

СВЕДЕНИЕ К МИНИМУМУ КРИСТАЛЛИЗАЦИИ И ЗАТВЕРДЕВАНИЯ ЖИДКОСТИ ЗА СЧЕТ ВСТАВКИ КАПОТА В КОРПУС

РЕВЕРСИВНЫЙ ПРИВОД С НЕСКОЛЬКИМИ ПРУЖИНАМИ И РЕГУЛИРУЕМЫМИ ДИАПАЗОНАМИ ПРУЖИН

Капот
-обыкновенный
-оребрённый
-растянутый
Упаковка крышки
-Кольца из графита ПТФЭ для угля
-тефлон / графитовый асбест
-графитовый
-сильфонное уплотнение
Подгонка
Выполнение вилки
-тип контур потока Характеристика потока Характеристика
-равный процент
-линейный
-вкл/выкл
Возможность выбора ассортимента
-1 / 50 (стандартная казнь)
Уплотнение седла / плунжера
-от металла к металлу
-Скорость стойкости к утечкам
-CL. IV ANSI B16.104 (металовая печать)
-CL. VI ANSI B16.104 (стойкое уплотнение)
Руководство
-N 2. Верхний

Ортион

Корпус клапана
Соединения
-фланцевый ANSI B 16,5 125 FF/JIS 5-40K
-S.W. в соответствии с ANSI B16.11
-B.W. в соответствии с ANSI B16: 25
-завинченный ANSI B2.1
Материалы
-Сталь A 352 LCB (для низких температур)
-Сталь A 217 WC9
-спешка
Капот
-оребренные (>300 °C)
-сильфонное уплотнение (> 6 бар / 350 °C)
Материалы седла / плунжера / направляющих
