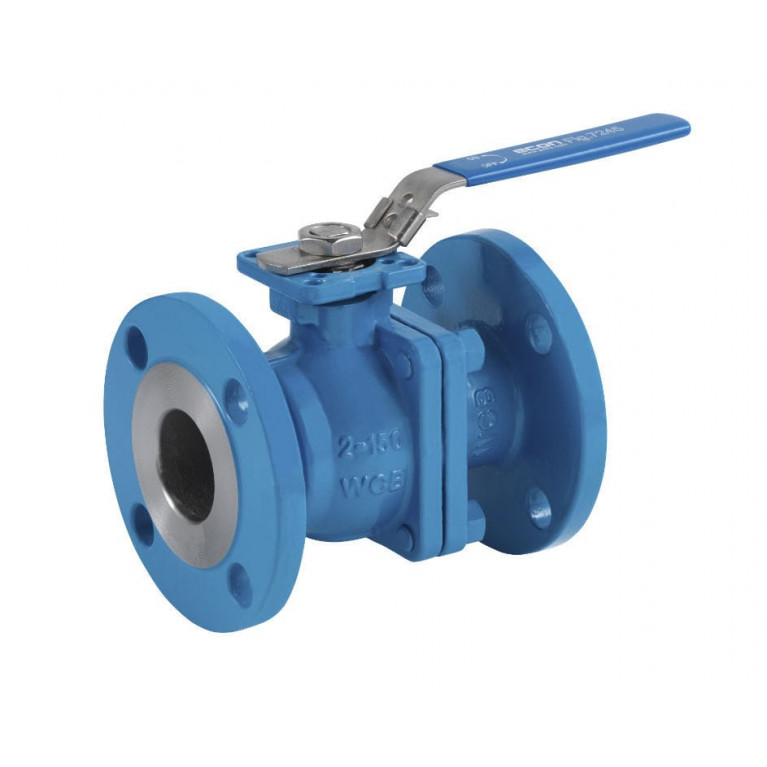

Серия Econ® 10E10 представляет собой двухсекционный полнопроходной шаровой кран с фланцевым окончанием и площадкой прямого монтажа, соответствующей стандарту ISO 5211. Краны 10E10 выпускаются с размерами от ½" до 8" с фланцами ASME класса 150. Корпуса клапанов изготавливаются из CF8M или WCB с отделкой из 316SS и поддерживают различные материалы седел.

Корпуса из CF8M и WCB с отделкой из 316SS
Пожаробезопасность в соответствии с API 607 6-е издание
Встроенная монтажная площадка ISO 5211 для легкой автоматизации
Антистатическое исполнение ATEX 94/9/EC (Ex II 2 G-D EX-c II)
Материал седла TFM 1600 (варианты PTFE, RTFE, TFE/SS)
Шток с защитой от выдувания
Отверстие для выравнивания давления в пазу шара
TA-Luft (VDI 2440, раздел 3.3.1.3) Сертифицирован под нагрузкой под напряжением

Упаковка штока

Запираемая рычажная рукоятка или "Т"-образная рукоятка
IEC 61508, SIL 2
v-образный вырез 30° и 60° Дополнительный управляющий шарик

Стандарты

Конструкция: ASME B16.34, API 608
Пожарная безопасность: API 607, ISO 10497
Лицом к лицу: ASME B16.10
Толщина стенок: ASME B16.34
Торцевой фланец: ASME B16.5
Инспекция и испытания: API 598
