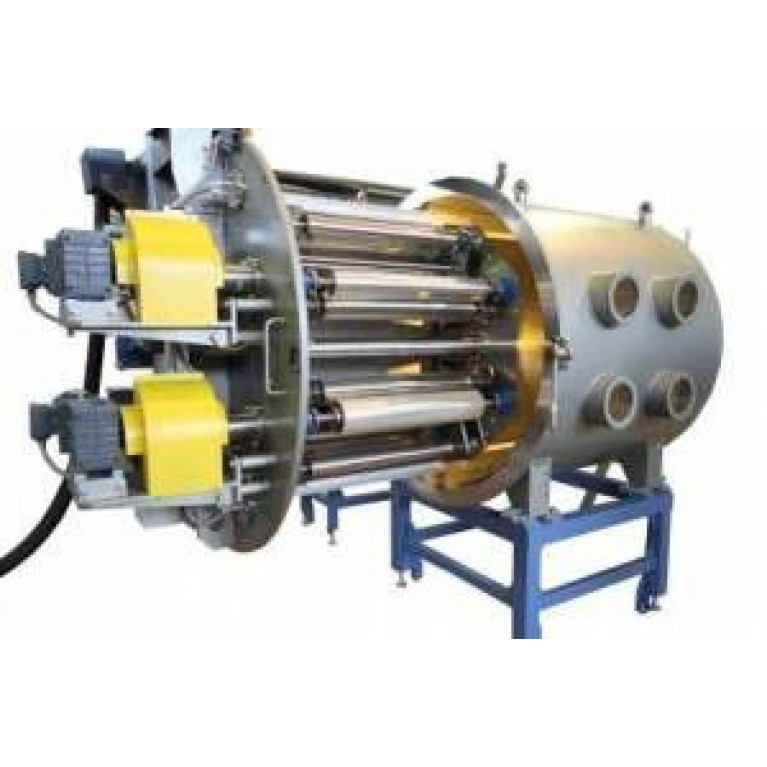

Вакуумная машина для облучения полимерных пленок

Приложение

В рулонной вакуумной машине UOP600 для облучения полимерных пленок создаются ядерные микропористые фильтры для разделения микрочастиц по размеру, ультратонкой очистки жидкостей и газов, стерилизации жидкостей и т.д.


Инжиниринг и технология

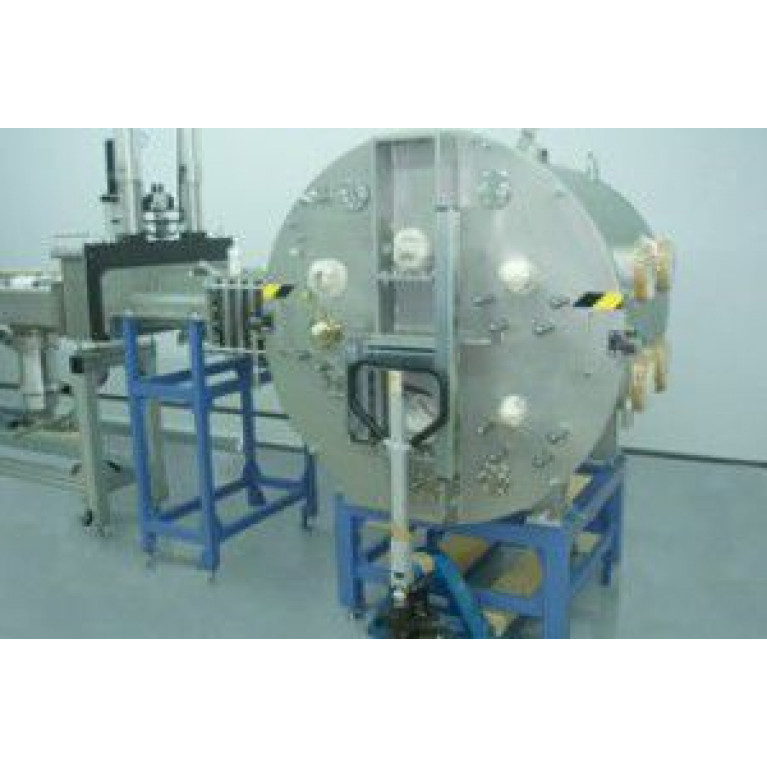

UOP600 разработан специально для присоединения к специализированному циклотронному каналу заказчика.

Вакуумная камера оснащена системой регулировки, обеспечивающей ее точное позиционирование и связывание с циклотронным каналом.

Пленка облучается ускоренными тяжелыми ионами в вакууме во время транспортировки пленки с помощью высокоточной намоточной системы.
Сопоставление скорости намотки пленки и плотности ионного пучка обеспечивает возможность длительного равномерного облучения и, как следствие, равномерное распределение микропор по всей поверхности облучаемой пленки.

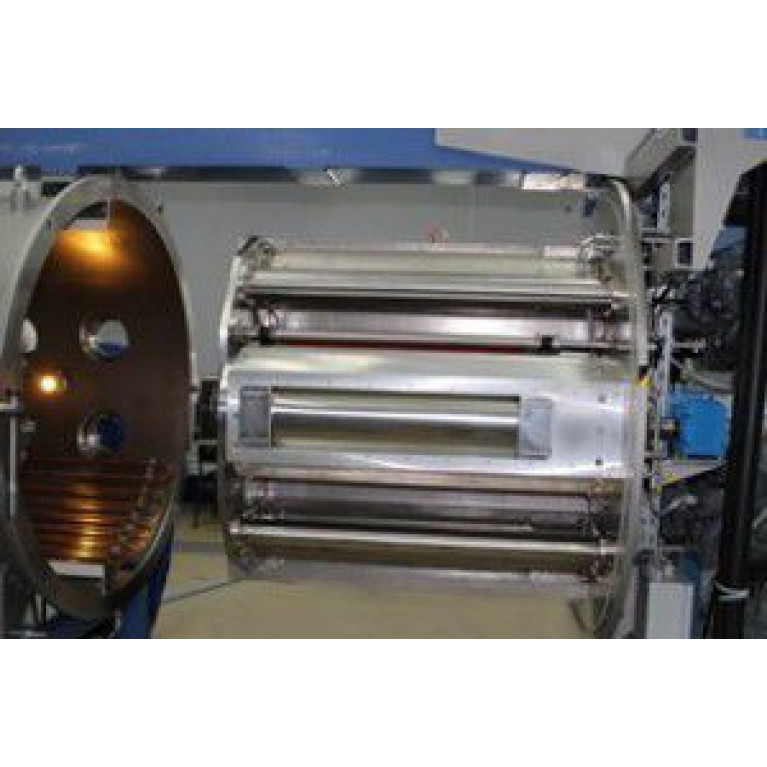

Конструкция трехкамерной камеры обеспечивает необходимую разность давлений между зонами размотки/намотки, буфера и облучения и требуемое технологическое давление в зоне облучения.
Система управления обеспечивает полностью автоматический контроль и управление транспортировкой пленки и связана с циклотронной системой управления.



Информационный лист:

Субстрат: ПЭТФ или аналогичные полимерные плёнки
Ширина подложки: 600 мм
Толщина субстрата: 10 ... 30 мкм
Макс. диаметр рулона: 310 мм
Скорость обмотки: 0,05 ... 1,0 м/с
Давление процесса: (1-3) x 10-5 Торр
Выход: 11 000 м2/день
Требуемая площадь (Д х Ш х В): 4,7 х 4,0 х 2,25 м
