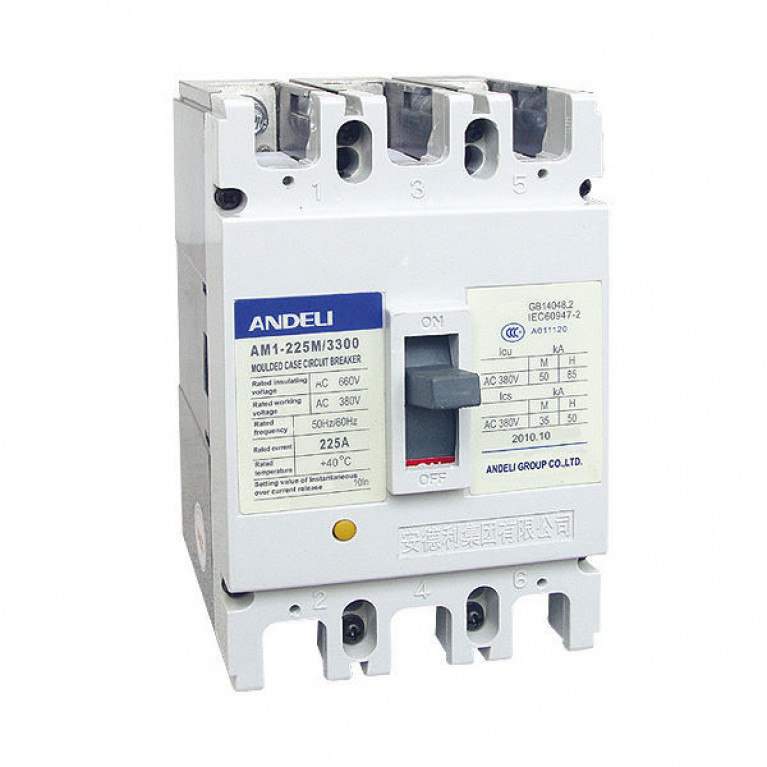

Автоматический выключатель в литом корпусе серии AM1

1. Применение

Автоматический выключатель в литом корпусе серии AM1 является одним из продуктов, разработанных и изготовленных с использованием передовых международных технологий. Поставляется с номинальным изоляционным напряжением 500 и 800 В и используется для цепи переменного тока 50/60 Гц, номинального рабочего напряжения переменного тока 400 В (или ниже), номинального рабочего тока до 1600 А для нечастого переключения и запуска двигателей. Продукция соответствует стандарту IEC60947-2.

Примечание: 6А без тепловой защиты

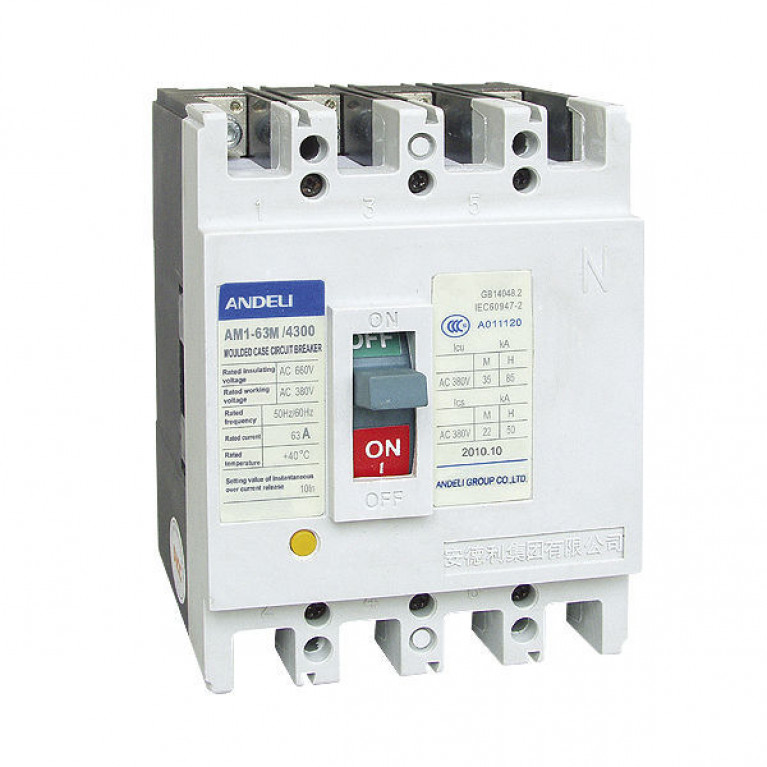

N-полюс четырехполюсного выключателя расположен с правой стороны изделия четырех типов:

Тип A: Без токового расцепителя на полюсе N, который постоянно, не замыкается и не размыкаетсядругие три полюса.

Тип B: Без расцепителя тока на полюсе N, который замыкается и размыкается вместе с другими полюсами.

Тип C: с расцепителем тока, который замыкается и размыкается вместе с тремя другими полюсами.

Тип D: с текущим расцепителем отключения, который все время не замыкается и не размыкается вместе с тремя другимиполюса.

3. Характеристика защиты

Термодинамический расцепитель автоматического выключателя обеспечивает функцию обратнозависимой выдержки времени,в то время как магнитный расцепитель является мгновенным срабатыванием, как показано в таблице 2 (автомати
