Роу Хэнкинс Лтд. Изделия для защиты от перегрузки автоматических выключателей остаточного тока (RCBO) выполняют две основные функции:

Во-первых, помогать измерять остаточный ток переменного тока;
Во-вторых, отключение при обнаружении неисправности.

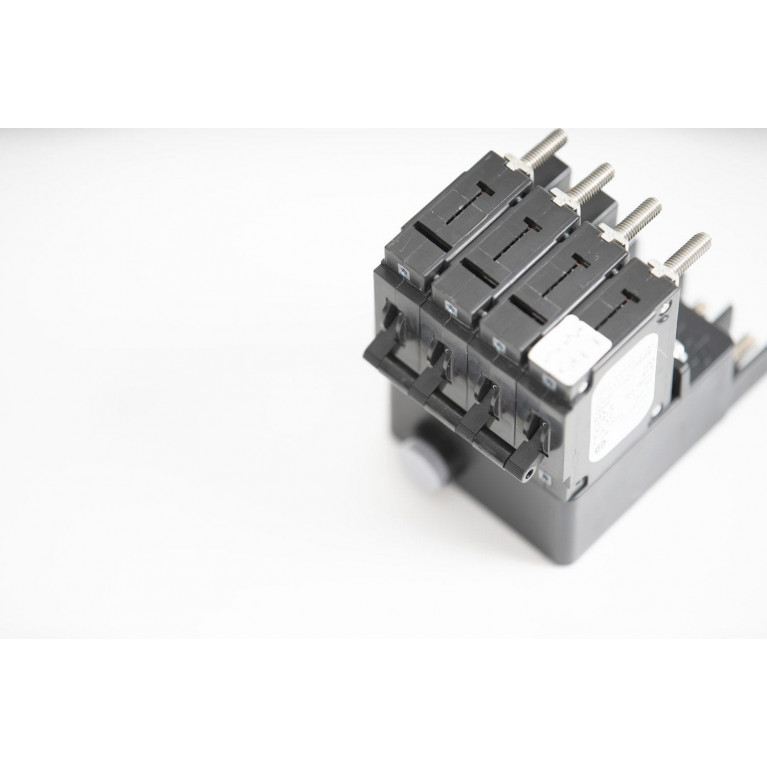

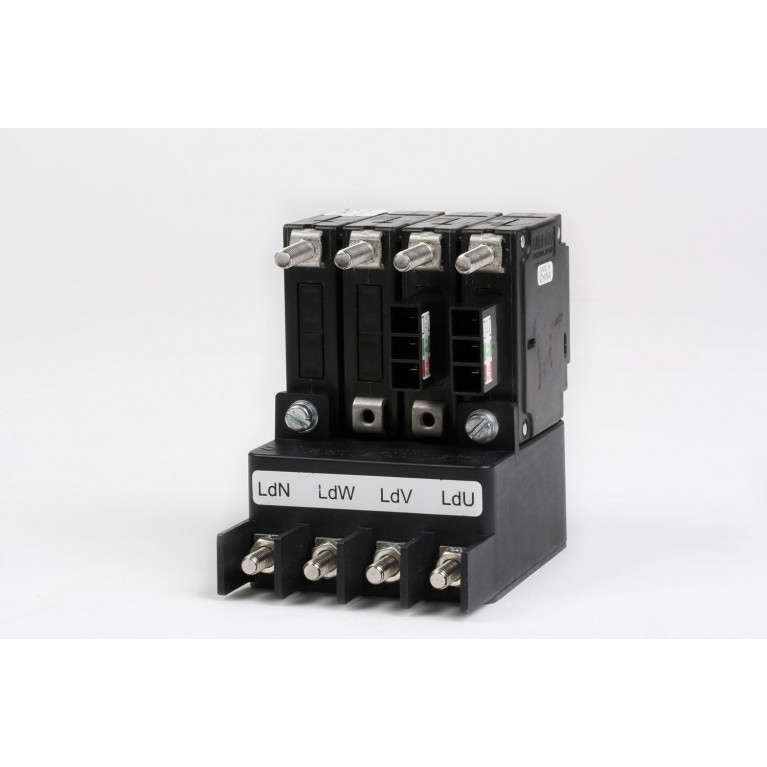

RCBO доступны в двух- и четырехполюсных конфигурациях - в частности, двухполюсная серия 373 и четырехполюсная серия 368. Кроме того, эти двух- и четырехполюсные версии доступны с номиналами MCB до 50 ампер и различными уровнями отключения по остаточному току.

Подробный взгляд на RCBO
В схеме используется трансформатор тока для измерения дисбаланса переменного тока. Сигнал усиливается, выпрямляется и затем передается в схему RCBO с временной задержкой. Если сигнал присутствует после задержки, то полупроводниковый переключатель включает катушку отключения выключателя питания.

Можно задать как фиксированную временную задержку, так и характеристику отключения с инверсной временной задержкой. Ток срабатывания может быть задан для заводской установки на уровне от 5 до 300 мА (для 4-полюсной серии возможны уровни срабатывания до 2 А). Устройство с уровнем срабатывания 5 мА специально предназначено для американского рынка, чтобы соответствовать требованиям "Национального электрического кодекса NFPA 70".

Широкий диапазон временных задержек RCBO может быть задан и установлен во время производства. Питание схемы детектора осуществляется от сети переменного тока. Тестовый сигнал может быть подан через трансформатор тока от тестовой кнопки для подтверждения правильности работы.
Особенности:
Наша линейка RCBO использует переменный остаточный ток, уровни срабатывания обычно находятся в пределах 30 мА, 100 мА и 300 мА.
