1. Приложение

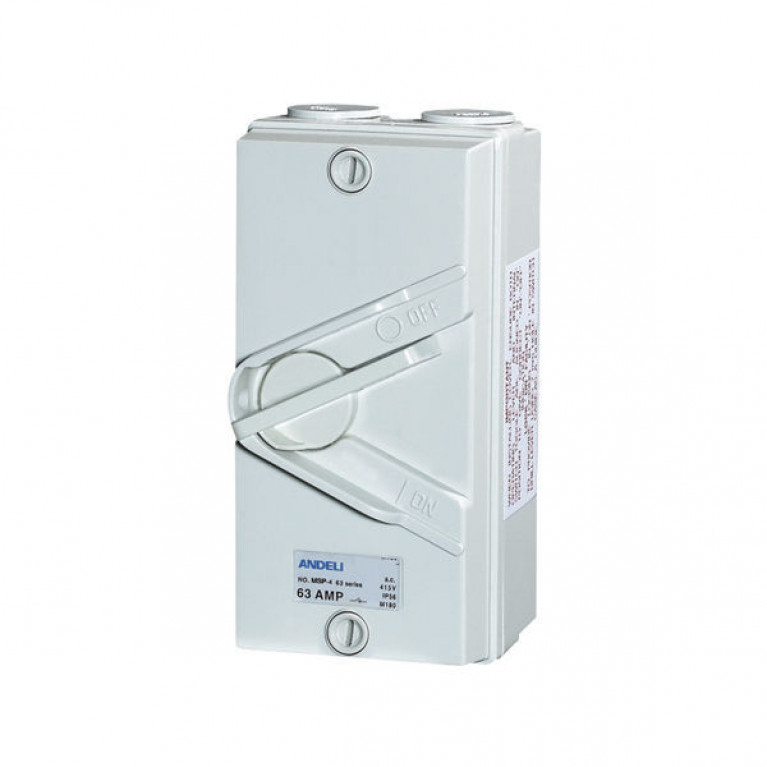

Серия изолирующих выключателей UKF с защитой от погодных условий представляет собой надежный ассортимент выключателей, подходящих практически для любого внешнего применения.
В ассортимент входят симметричные, двух- и трехполюсные выключатели от 20 до 80 ампер. Механизм крепления на основание обеспечивает более легкое оконцовывание и большее пространство для проводки. Размеры выключателей 165 мм x 82 мм при общей высоте 85 мм.
Соединительные шины фиксированной земли и нейтрали с двойными зажимными винтами на туннель обеспечивают одинаковую длину зачистки и надежное зажимание для всех кабелей. Размеры клеммного отверстия 5-6 мм.
Функцией безопасности при монтаже выключателей на металлических конструкциях являются изоляционные колпачки, закрывающие крепежные винты основания для полной защиты от любых кабелей, находящихся под напряжением.
Каждый блок поставляется с резьбовыми заглушками для кабелепроводов и редукторами для простого подключения к кабелепроводам диаметром 25 или 20 мм и с винтовыми колпачками. Винтовые колпачки должны быть вставлены для обеспечения IP-статуса.
Ударопрочное основание и крышка выдержат самые сильные удары практически при любой установке. Обе секции герметизированы уплотнительной прокладкой.
Для обеспечения безопасности предусмотрено отверстие диаметром 7 мм для навесного замка рычага в положении OFF. Глубоко замурованные барьеры защищают рычаг управления от физического насилия или случайного переключения.
Все устройства соответствуют стандарту IEC60947-3.
Шахты, и, Энергетика, Юг, Австралия, Approvais.
Стандартный цвет - серый и белый.
1.Кабели, вставляемые и выпускаемые сверху.
2.Вход и выход из-под земли.
3.Вход и выход прямо через выключатель.
4.Два 25-миллиметровых задних нокаута отлиты в основании для поверхностного монтажа со скрытой проводкой.
Двойные 25-миллиметровые резьбовые кабельные вводы сверху и снизу (до 55 ампер.) позволяют четыре способа поверхностного монтажа выключателя.
