Поворотный переключатель E33

Поворотный переключатель E33

Производитель: Elma Electronic
Артикул:1801075
Elma Electronic
*Цена по запросу
Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

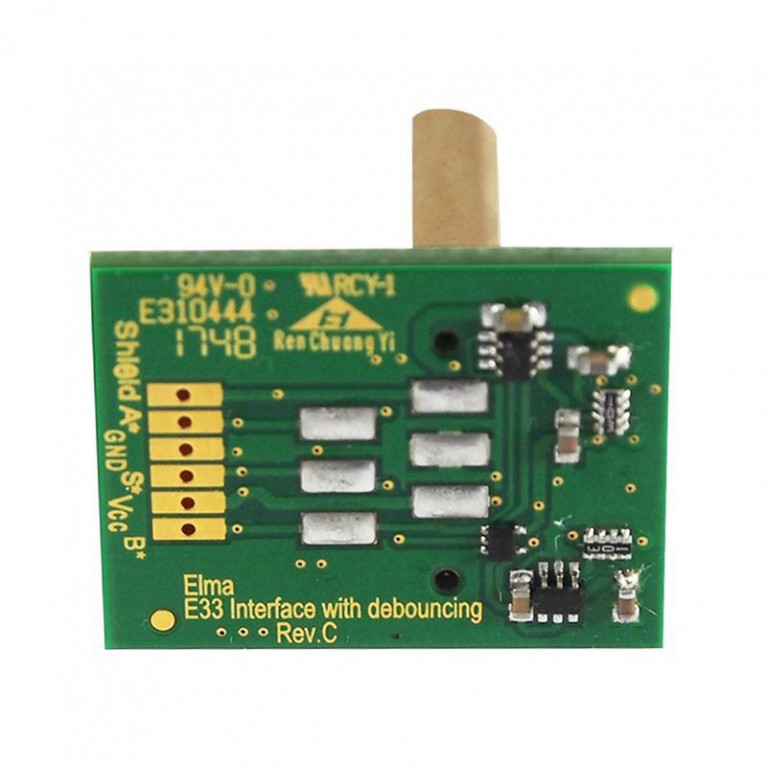

E33 Interface Solution | с Micro-MaTch, FFC или ленточным кабелем.

Энкодер со встроенной печатной платой (с функцией демпфирования и без нее) и различными вариантами механического интерфейса.

Особенности продукта
Крутящий момент переключения до 4,5 Нсм
Доступны различные опции и настройки
Различные варианты механических интерфейсов с кабелями, FFC, Micro-MaTch и др
Позолоченные контакты
Нажимная кнопка с усилием нажатия до 14 Н
Уплотнение вала/передней плоскости IP60 или IP68
Рабочая температура от -40 до +85 °C
Горизонтальный или вертикальный монтаж (THT и SMT)
Возможность повторной заливки
Большое разнообразие валов Ø 6 мм из нержавеющей стали 1.4305 и латуни

Информация о продукции
Артикул - E33-IFS-Обзор
Описание изделия - E33 Interface Solution | с Micro-MaTch, FFC или ленточным кабелем
Расширенное описание - Энкодер со встроенной печатной платой (с функцией демпфирования и без нее) и различными вариантами механического интерфейса
Семейство продуктов Elma - E33 IFS
Высота - 24,3 мм
Тип крепления - M7 x 0.75
Номер нормы /MIL / NAS - MIL-STD-202G
RoHs - Да
Ширина - 19 мм

Технические характеристики окружающей среды
Влажность рабочая макс - 93%
Температура рабочая макс - 85°C
Температура эксплуатации мин - -40°C
Температура хранения Макс - 125°C
Температура хранения мин - -65°C

Техническая информация
Угол / положения фиксатора - 16, 32
Размеры - 24.3 x 19. 8.1 мм
Электрическое подключение - Micro-MaTch, разъем FFC, ленточный кабель
Уплотнение IP - IP60, IP68
Количество полюсов - 1
Количество пластин - 1
Усилие нажатия - 14 Н, 10 Н, 3 Н, 6 Н, нет
Срок службы - 1'000'000
Единица измерения срока службы - оборотов
Материал вала - латунь, нержавеющая сталь
Наружный диаметр вала - 6
Единица измерения наружного диаметра вала - мм
Сигнал / кодирование - 8 PPR, 16 PPR
Момент переключения - 0,5 Нсм, 1 Нсм, 15 Нсм, 2 Нсм, 2,5 Нсм, 3 Нсм, 4,5 Нсм
Характеристики
Другие характеристики механический, для специального использования
Рабочая температура МАКС.: 85 °C (185 °F) МИН.: -25 °C (-13 °F)
Тип поворотный
Уровень защиты IP68
Напряжение 15 V
