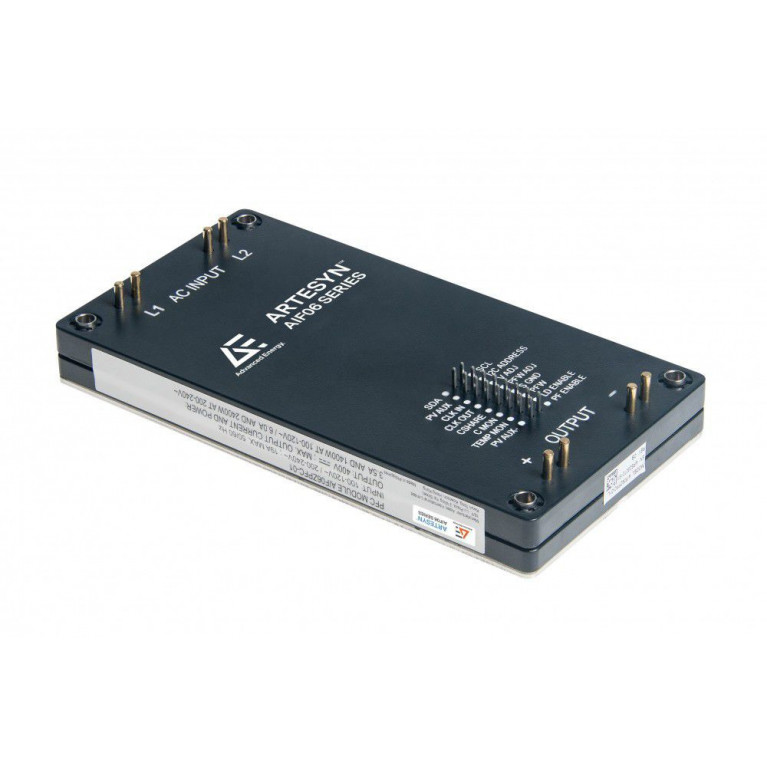

Полнокирпичный модуль коррекции коэффициента мощности серии AIF06ZPFC принимает широкий входной сигнал 85-264 В переменного тока и обеспечивает единичный коэффициент мощности. Модуль рассчитан на мощность 2400 Вт, имеет высокую эффективность преобразования 97,3% и обеспечивает номинальное неизолированное выходное напряжение 400 В пост. тока. Благодаря стандартному для отрасли форм-фактору 2,4 x 4,6 и высоте всего 0,55 дюйма они имеют плотность мощности 395 Вт на кубический дюйм.

Модули КРМ серии AIF06ZPFC предлагают широкие возможности мониторинга, защиты и настройки. Удаленная связь поддерживается встроенным интерфейсом PMBus, имеется внутренняя память для хранения пользовательских данных. Модули отличаются точным разделением тока для параллельной работы, а для приложений, требующих 3 и более модулей, имеется дополнительная версия, требующая внешних выпрямителей.

AIF06ZPFC также имеет внутреннюю функцию ограничения пускового тока, которая устраняет необходимость обеспечения этой функции извне, значительно упрощая разработку и реализацию приложений с повышением общей эффективности.

Основанный на герметичной конструкции, включающей тепловую опорную плиту, модуль КРМ серии AIF06ZPFC имеет очень высокую плотность мощности 395 Вт/дюйм3. Он рассчитан на диапазон рабочих температур опорной плиты от -20 до 100˚C и может запускаться при температуре до -40˚C. Модуль имеет стандартные для отрасли размеры 2,4 x 4,6 дюйма (61 x 116,8 мм) и высоту установки всего 0,55 дюйма (13,7 мм).

См. также комплект AIF-CASE-KIT, в который входят изоляционный лист и EMI-экран, которые можно использовать вместе с любыми полноразмерными кирпичными модулями AIF-prefix.
