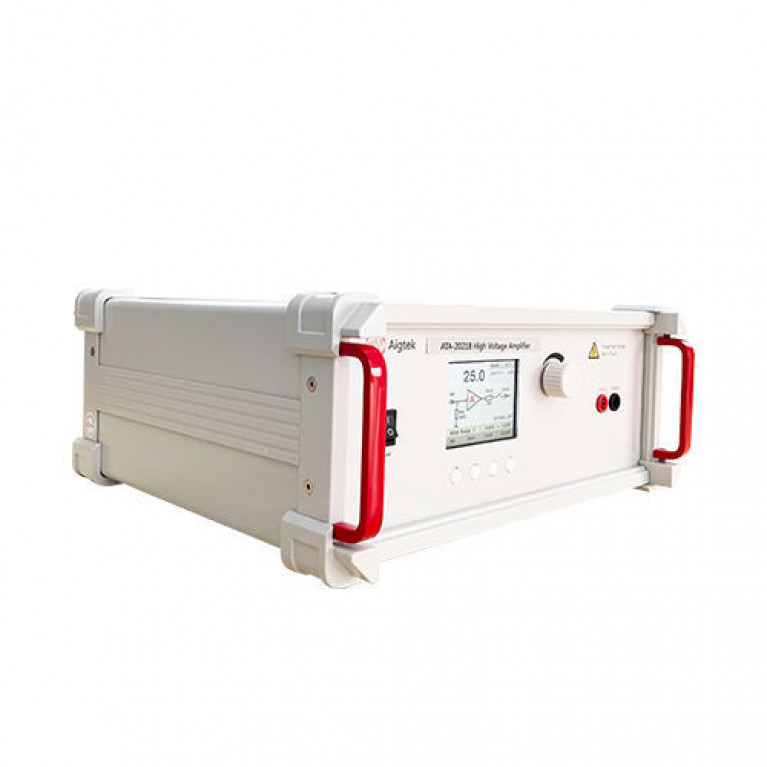

ATA-2021B - это одноканальный усилитель высокого напряжения, способный усиливать сигналы переменного/постоянного тока. Максимальное выходное высокое напряжение 200Vp-p (±100Vp), напряжение смещения постоянного тока можно регулировать в трех диапазонах, а максимальное выходное напряжение может быть ±160V с непрерывной регулировкой, что позволяет реализовать требование асимметричного вывода сигнала и управлять высоковольтной нагрузкой. входное и выходное сопротивления переключаются на 2 уровня, коэффициент усиления напряжения регулируется с помощью числового управления, параметры настройки сохраняются автоматически. Он может быть использован с генератором сигналов для реализации усиления сигнала без потерь. Функция программного управления является дополнительной.

Вход
BNC разъем для порта входа, входное сопротивление 50Ω, 10kΩ опционально, который может соответствовать основным брендам генераторов сигналов на рынке.

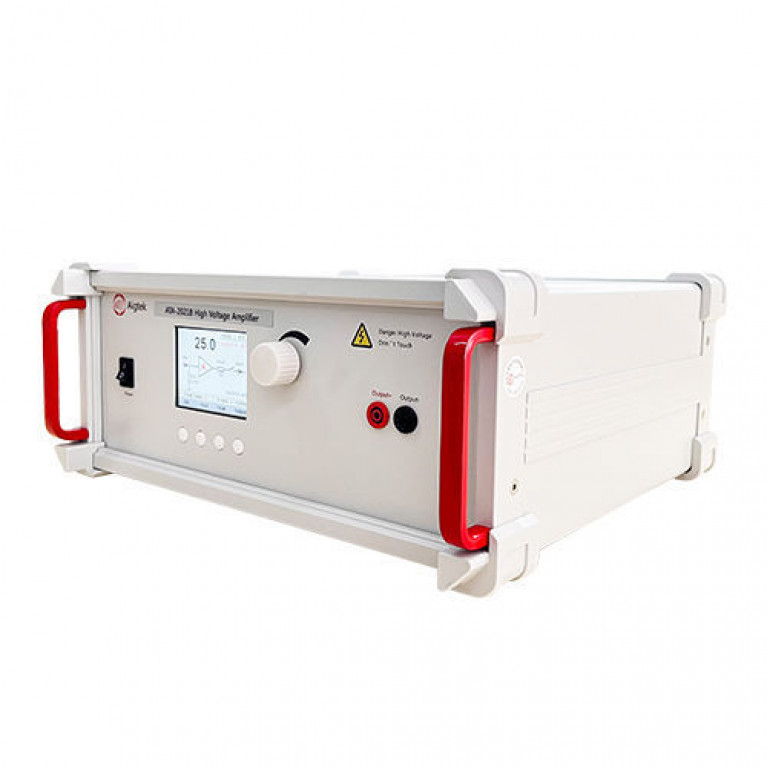

ЖК-дисплеи
ATA-2021B использует ЖК-дисплей для отображения состояния оборудования и параметров. Интерфейс управления прост и понятен.

Усиление напряжения
Коэффициент усиления напряжения 0-60 плавно регулируется, 1 шаг для грубой настройки, 0,1 шаг для точной настройки. В сочетании с ЖК-дисплеем усиления напряжения можно быстро настроить требуемое значение напряжения.

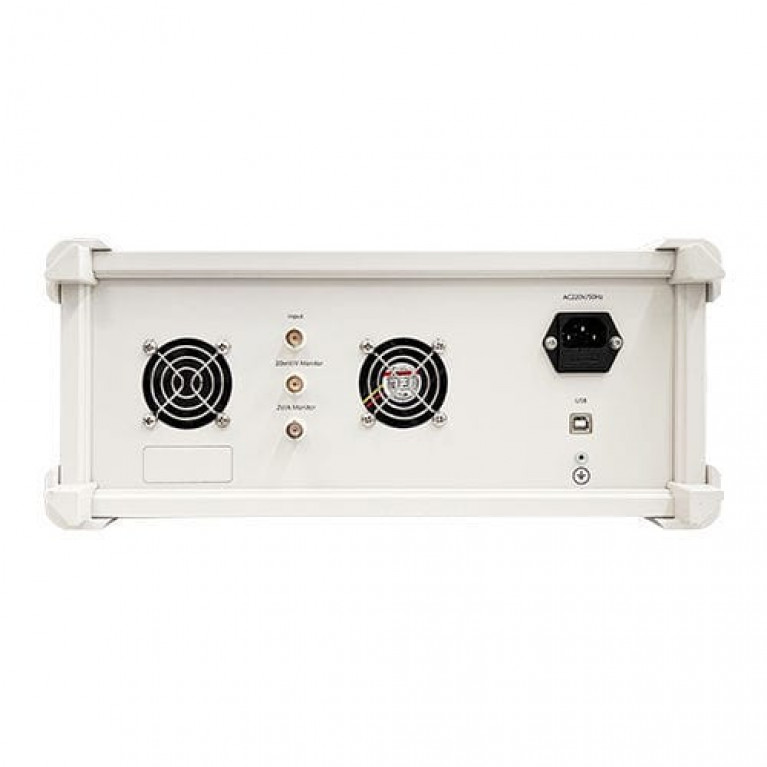

Монитор
монитор 20mV/V: напряжение порта составляет 1/50 от выходного порта, BNC разъем для порта монитора, который может быть подключен к осциллографу напрямую для достижения мониторинга выходного напряжения в режиме реального времени.

монитор 2V/A: ток порта в два раза больше выходного порта, BNC разъем для порта монитора, который может быть подключен к осциллографу напрямую для достижения мониторинга выходного тока в реальном времени.
