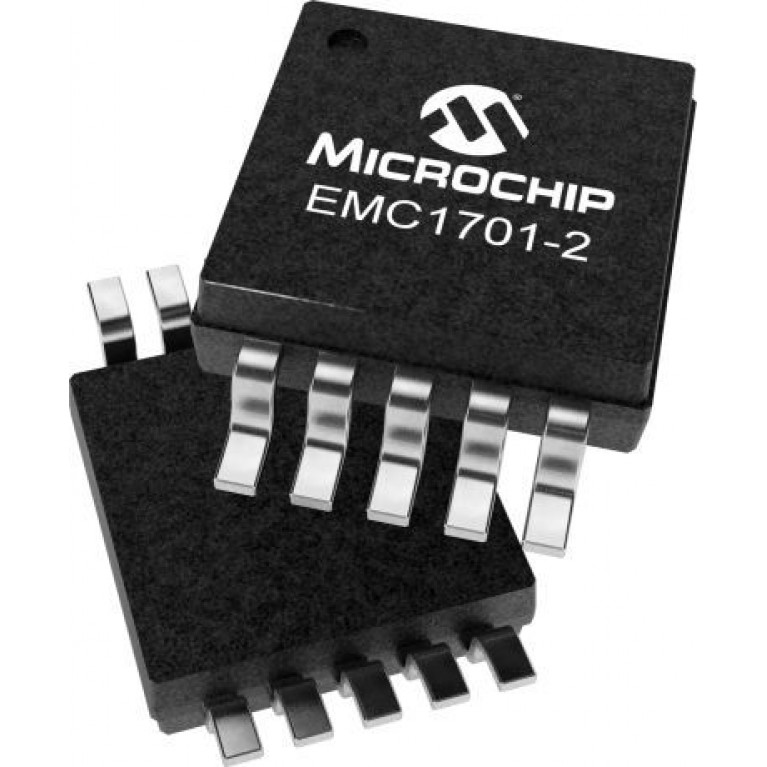

EMC1701 - это комбинированное устройство для измерения тока высокой стороны с точным измерением температуры. Он измеряет напряжение, развиваемое на внешнем чувствительном резисторе, чтобы представить ток высокой стороны батареи или регулятора напряжения. EMC1701 также измеряет напряжение шины и использует эти измеренные значения для расчета пропорциональной мощности. EMC1701 содержит дополнительную двунаправленную схему обнаружения пиков, чтобы отмечать мгновенные скачки тока с программируемой длительностью и порогом величины. Наконец, EMC1701 включает внутренний диодный канал для измерения температуры окружающей среды.

Как измерение тока, так и мониторинг температуры включают два уровня защиты: один, который может быть замаскирован и вызывает подачу сигнала на вывод ALERT#, и другой, который не может быть замаскирован и вызывает подачу сигнала на вывод THERM#.

Особенности продукта

Двунаправленное измерение тока
Измеряет напряжение шины
точность измерения тока 1%
Интегрированное время от 82 мс до 2,6 с с 11-битным разрешением
диапазон напряжения шины от 3 В до 24 В
Вычисляет пропорциональную мощность
Программное управление для программирования длительности времени и порога величины
Питание по шине или отдельно для работы при низком напряжении
Широкий температурный рабочий диапазон: от -40°C до +85°C
точность ±1°C (-5°C < TA < 85°C)
Выходы ALERT# и THERM# для сообщения о температуре, напряжении и превышении предельного тока
