EP200 Kutai EP200 Paralleling Module
01.02.2024
Параллельная работа генераторов имеет следующие преимущества:
• создает больший источник питания
• количество работающих генераторов может быть выбрано в зависимости от потребности нагрузки
• в случае выхода из строя одного генератора система может продолжить работу с другими агрегатами
Распределение реальной мощности зависит от согласования скорости между генераторными установками (см. Kutai EG3000), однако распределение реактивной мощности зависит от согласования напряжения и управления системой возбуждения между генераторными установками.

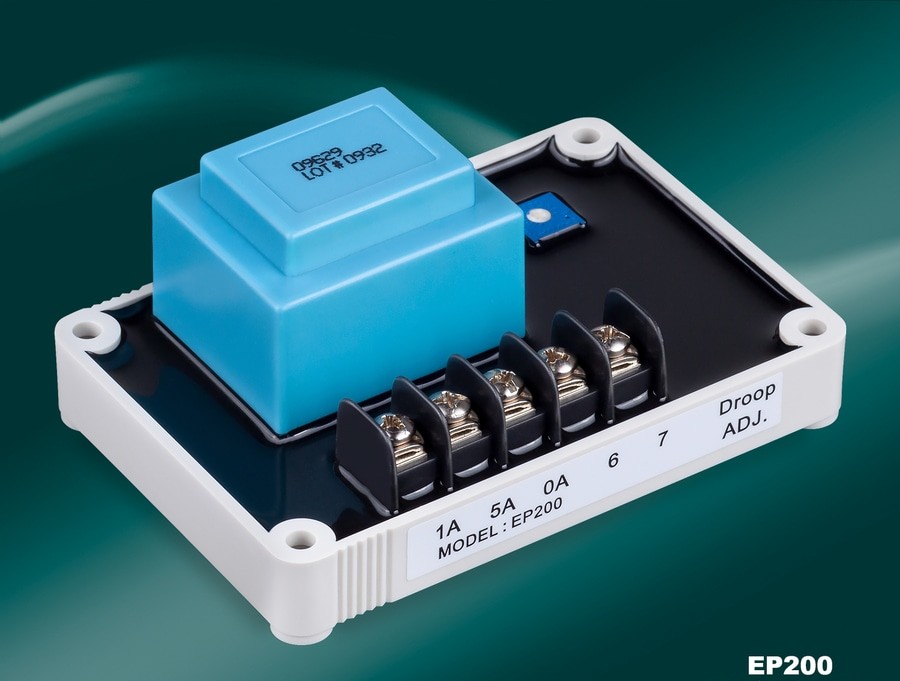

Модуль параллельного подключения Kutai EP200 устанавливается параллельно с трансформатором тока для подачи сигнала спада на генератор AVR, что позволяет двум или более генераторам, работающим параллельно, распределять реактивные нагрузки и уменьшать циркулирующие токи между ними.
Когда два или более генератора работают параллельно, возбуждение поля любого одного генератора может стать чрезмерным, и разница в напряжении приведет к протеканию циркулирующего тока между генераторами. Схема параллельной компенсации в EP200 заставляет AVR генератора увеличивать возбуждение поля на генераторе с более низким возбуждением поля и уменьшать возбуждение поля на генераторе с более высоким возбуждением поля. Управляя реактивной нагрузкой, параллельная схема компенсации может устранить циркулирующие токи.
Модуль параллельного подключения EP200 предназначен для использования со стабилизаторами напряжения Kutai EA04, ADVR-054, EA350, EA460 и EA63-2,5.
EP200 поддерживает обе стандартные схемы параллельного подключения генераторов – реактивную компенсацию падения напряжения и реактивную дифференциальную компенсацию.
Когда реактивная компенсация спада используется для параллельного подключения двух или более генераторов, каждая параллельная схема спада не зависит от другой(их). При компенсации спада напряжение на шине будет падать с изменением реактивной нагрузки.
Реактивная дифференциальная компенсация позволяет двум или более параллельно включенным генераторам в изолированной системе распределять реактивные нагрузки без уменьшения или падения выходного напряжения генераторной системы.
Внешне подключенный «параллельный переключатель» используется для замыкания вторичной обмотки трансформатора тока и переменного нагрузочного резистора в EP200, что позволяет генератору работать независимо от параллельной генерирующей системы.
DSP-30 Измеритель мощности процентов
Общая мощность каждого генератора, работающего параллельно, может отображаться в процентах от номинальной, чтобы можно было сразу проверить баланс мощности с помощью измерителя процентной мощности DSP-30.
